产品名称：无线 LORA 转换器
规格型号：UT-9921
调制方式：LoRa 直序扩频技术和 GFSK(高斯频移键控)传输两种调试模式
串口类型：RS-232/422/485 SMA 母头天线接口
产品概述：
UT-9921 是一款无线 LORA 转换器，能够实现用户 RS232、RS485、RS422 和无线网LORA 接口之间的转换，产品工业级高标准设计，有效的保证了产品的可靠性。
UT-9921 具有多种转换模式可以选择，为用户设备实现简单的有线和无线网络之间的互联。产品具备一定的防浪涌保护；广泛应用与数据通信，工业自动化领域。
产品特性：
●RS-232/485/422接口与无线LoRa的相互转换，通过无线LoRa进行组网通讯
●具备数据广播、数据监听、定点传输、透明传输
●最大传输距离5000米
●抗干扰能力强,低功耗
●睡眠模式和透传模式切换
●星型网、树形网、链型网、网状网
●多信道可选，可在线修改无线传输时的串口波特率、收发频率、空中速率等各项参数
产品参数：
| 数据接口 | RS-232/422/485 SMA 母头天线接口 | |
| 频率范围 | 464-515 MHz | |
| 调制方式 | LoRa 直序扩频技术和GFSK(高斯频移键控)传输两种调试模式 | |
| 无线信道 | 有255 可选信道，每个信道间隔0.2MHz | |
| 网络拓扑 | 星型、树型、链型、网状网 | |
| 发送模式 | 透明传输和定点传输 | |
| 串口传输速率 | 1200-115.2Kbps 可设置 | |
| 空中传输速率 | 6 级可调（0.3/1.2/2.4/ 4.8/9.6/19.2Kbps） | |
| 工作电源 | DC9V-30V 12V/50mA | |
| 传输距离 | 无线载波5000 米（空旷距离） | |
| 接收灵敏度 | -142dbm | |
| 发射功率 | 22dbm，多级可调，步进1dBm | |
| 天线连接 | SMA 公头胶棒天线/吸盘天线 | |
| 浪涌防护 | 电源 | 差模1KV,共模2KV（1.2/50uS） |
| 信号 | RS-485/422：差模1KV,共模2KV（10/700uS） RS-232：600W | |
| 静电防护 | 接触6kV，空气8kV | |
| 机械结构 | 尺寸 | 97mm×65mm×22mm（不含天线） |
| 重量 | 120 g | |
| 工作环境 | 温度 | -40～85℃ |
| 湿度 | 5%到95% | |
| 指示灯 | 电源灯 | 红灯 |
| TX 灯 | 绿灯 | |
| RX 灯 | 黄灯 | |
| 按键 | 短按1S | 进入指令模式 |
| 长按5S | 恢复出厂设置 | |
订购信息：
| 型号 | UT-9924 | ||
| 信号/接口 | WIFI | SMA接口 | 1个 |
| RS-232 | DB9公头 | 1个 | |
| RS-485/422 | 接线端子 | 1个 | |
| 接口保护等级 | RS-232 | 600W浪涌 | |
| RS-485/422 | 差模1KV，共模2KV(1.0/700uS) | ||
| 电源端口 | 差模1KV，共模2KV(1.2/50uS) | ||
| 通讯速率 | 300bps-921.6kbps | ||
| 使用环境 | 温度 | -40/85℃ | |
| 湿度 | 5-95% | ||
| 电源 | 有源 | DC9-30V | |

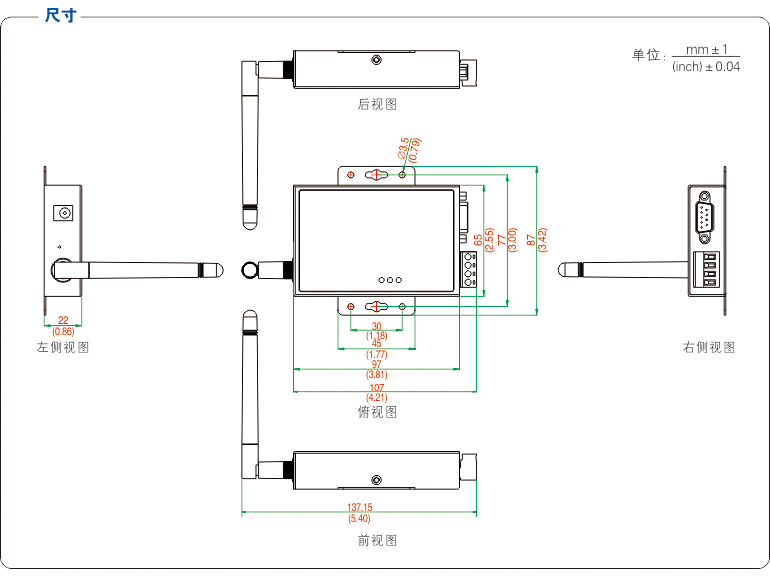

产品尺寸：
