工业串口设备联网通讯服务器_UT-6801BC 10/100M转1口RS-232串口服务器

UT-6801BC 10/100M转1口RS-232串口服务器

产品名称:串口服务器
产品型号:UT-6801BC
接口信号:以太网
接口数量:1口
传输方式:RS-232
传输速率:10/100M
功能特点:双向透明传输

产品概述:

UT-6801BC串口通讯服务器,也叫终端服务器或串行服务器,是异步串行口RS232和以太网之间的一个转换器。是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备。完成RS23和以太网之间的数据双向透明传输,可以让RS232串口设备立即联接网络。

产品特点:支持动态IP(DHCP)和静态IP,支持网关和代理服务器,可以通过Internet传输数据。提供数据双向透明传输,实现串口转TCP/IP功能,用户不需要对原有系统做任何修改。内部集成ARP,IP,TCP,HTTP,ICMP,SOCKET,UDP,MODBUS等协议。为自定义协议接入提供接口。所有程序,有设置向导,只要会使用电脑即可使用。


产品特性:

●支持1路 RS-232 串口,实现远程控制功能

●支持1路 10/100Base-T(x)以太网接口

●支持 Reset 键恢复出厂设置

●每个串口都提供5路信号,包括 RXD,TXD,RTS,CTS,GND

●支持 MCP、VCOM 虚拟串口

●支持串口士4KV 防静电保护,网口1.5KVAC隔离保护

●支持心跳包、注册包功能

●支持 Web 固件升级


产品参数:

指标参数
接口电源接口1xDC 座子、1x2Pin 5.08 端子,内置防反接
以太网接口1XRJ45,1x10/100Base-T(x)
串行接口1xDB9 male
LED 指示灯PWR 电源指示灯,RUN 运行指示灯,DATA,串口指示灯
按键1个出厂复位按键 RESET
电源需求输入电压DC5-12V
功耗最大输入功耗:0.5W
机械特性外壳IP30防护等级
净重132g
安装方式壁挂式安装
尺寸(长x宽x高)79mmx72mmx2lmm(不含安装件)
传输距离RS-232:15m
工作环境储存温度-40~85°C
工作温度-40~85°C
相对湿度5%~95%(无凝结)
串口参数接口类型RS-232
波特率300-921600bps
校验位None、0dd、Even
数据位5、6、7、8
停止位1、2
支持协议ARP、IP、ICMP、UDP、TCP、HTTP、 DHCP、 MODBUS
工作模式VCOM、MCP、TCP Server、TcP client、UDP Client、Modbus TCP Server、 Modbus TCp Client
认证标准EMCEN 55032/24
EMICISPR 32,FCC Part 15B Class A
EMS

IEC61000-4-2 ESD 接触 4KV,空气 8KV

IEC61000-4-3 RS 3V/m

IEC61000-4-4 EFT 电源1KV,信号0.5KV

IEC61000-4-6 CS 3v/m

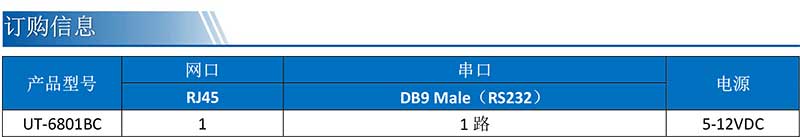

订购信息:

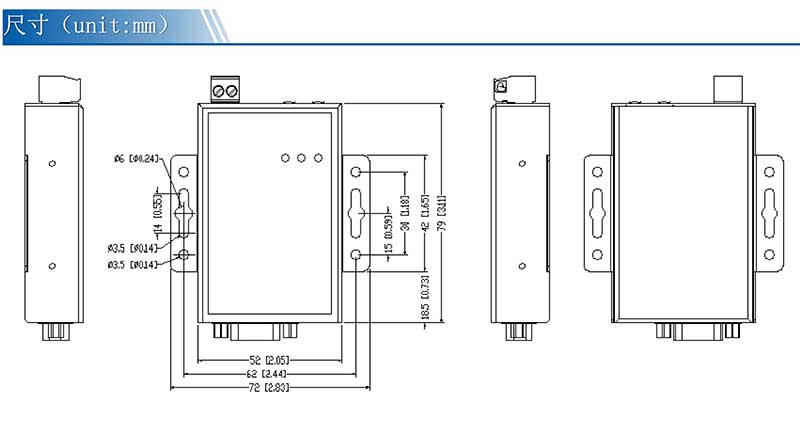

产品尺寸:


UT-6801BC产品规格书

文件大小:293KB

适用产品:UT-6801BC

更新日期:2023/6/30

版本号:V 1.0

UT-6801BC说明书

文件大小:1.57MB

适用产品:UT-6801BC

更新日期:2024/1/30

版本号:V 1.0
