UT-7302I 2口RS-485/422转PCI光电隔离工业级多串口卡

UT-7302I 2口RS-485/422转PCI光电隔离工业级多串口卡

产品名称:2口RS-485/422转PCI光电隔离工业级多串口卡
规格型号:UT-7302I
连接类型:DB9公头2个
总线:32 bit UniversalPCI
RS-422信号:T/R+、T/R-、RXD+、RXD-、GND
RS-485信号:Data+(A) Data-(B) GND

产品概述:

UT-73021光电隔离型PCI转换卡、兼容RS-422、RS-485标准能够将单端的PCI信号转换为平衡差分的RS-422/RS-485信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,带雷击保护,此保护器被设计用来保护RS-422/RS-485接口,可以有效地抑制闪电(LIGHTNING)和ESD,提供每线2KV的雷击浪涌保护,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-422/RS-485接口的高速传输。


产品参数:

产品参数
硬件接口连接类型DB9公头2个
总线32 bit UniversalPCI
信号RS-422T/R+、T/R-、RXD+、RXD-、GND
RS-485Data+(A) Data-(B) GND
传输速率300Bps-921.6Kbps
数据位5、6、7、8
停止位1、1.5、2
校验位None、Even、odd、Space、Mark
流控制RTS/CTS XON/XOFF
工作温度-40℃~85℃
光电隔离隔离电压 2500Vms  500DC连续专用DC/DC模块
接口保护RS-422、RS-485接口2KV雷击的浪涌保护、±15KV静电保护
传输距离RS-485/422通信距离可达1.2Km
支持系统

Win98/2000,WinXP/2003/Vista/2008/Win7/8/8.1/10 32/64、DOS/Linux 2.4/2.6 RS-422/485接口速率高达921.6Kbps,支持256byteFIFO驱动程序和内建软硬件流量控制,通用的PCI可兼容3.3/5V的PCI 和PCI-X


订购信息:

订购信息
型号UT-7302I
信号/接口PCIUniversal
RS-485/422DB9
端口数量PCI1
RS-485/4222
接口保护等级RS-485/422±15KV ESD 2KV浪涌
通讯速率300bps-921.6kbps
使用环境温度-40/85℃
湿度5-95%
电源无源

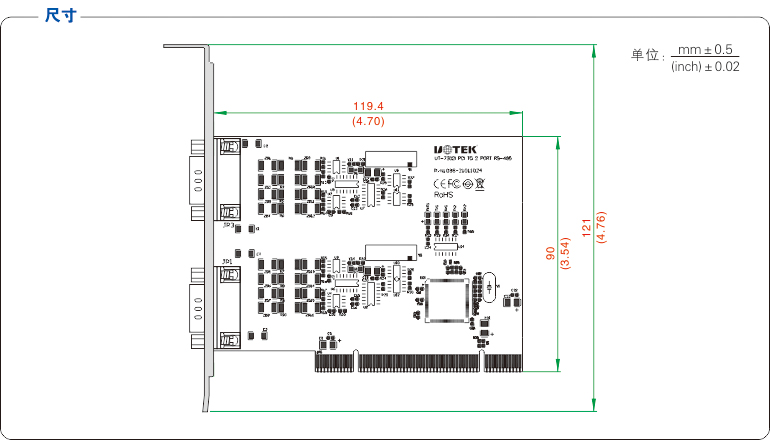

产品尺寸:


UT-7302I说明书

文件大小:1.79MB

适用产品:UT-7302I

更新日期:2020/8/27

版本号:V 1.0

UT-7302I驱动

文件大小:5348KB

适用产品:UT-7302I

更新日期:2024-11-13

版本号:V1.0
