产品名称：PCI转4口RS-485/422多串口卡
规格型号：UT-7724
连接类型：DR44母头1个，排线DR44公头转4口DB9
总线：PCI
RS-422信号：T/R+、T/R-、RXD+、RXD-、GND
RS-485信号：Data+(A) 、Data-(B) 、GND
产品概述：
UT-7724是PCI转四口RS-485/422串口卡，能够将单端的PCI信号转换为RS-485/422信号，带有快速的瞬态抑制保护器，此保护器被设计用来保护RS-485/422接口，采用当今先进的TVS管，正常情况下TVS管呈高组状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而将其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效的抑制闪电（LIGHTNING）和ESD，提供信号线600W的雷击浪涌保护，以及各种原因在线路上产生的浪涌和瞬态过压，并且极小的极间电容保证了RS-485/422的高速传输。
产品参数：
| 硬件接口 | 连接类型 | DR44母头1个，排线DR44公头转4口DB9 |
| 总线 | PCI | |
| 信号 | RS-422 | T/R+、T/R-、RXD+、RXD-、GND |
| RS-485 | Data+(A) 、Data-(B) 、GND | |
| 传输速率 | 00bps-115.2Kbps | |
| 数据位 | 传输速率：3、5、6、7、8 | |
| 停止位 | 1、2 | |
| 校验位 | 支持奇、偶、无校验、空白0、标志1 | |
| 流控制 | RTS/CTS XON/XOFF | |
| 环境 | 工作温度 | -40℃～85℃ |
| 接口保护 | RS-485/422接口信号线600W的浪涌防护 | |
| 支持系统 | Windows 2012/8/8.1/2016/10/xp/vista/7/2003/2008/98/NT4.0以及Linux | |
| 保修期 | 3年 | |
订购信息：
| 型号 | UT-7724 | |
| 信号/接口 | PCI | Universal |
| RS-485/422 | DR44 | |
| 端口数量 | PCI | 1 |
| RS-485/422 | 4 | |
| 接口保护等级 | RS-485/422 | 600W浪涌 |
| 通讯速率 | 300bps-115.2kbps | |
| 使用环境 | 温度 | -25/70 |
| 湿度 | 5-95% | |
| 电源 | 无源 | |

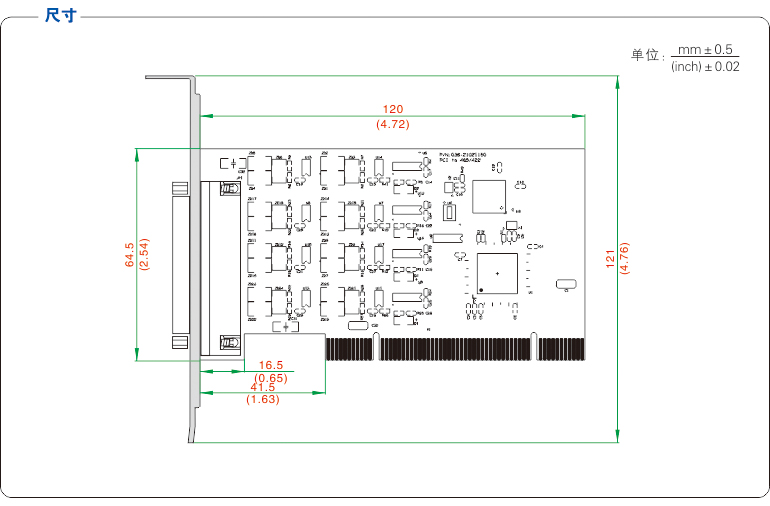

产品尺寸：

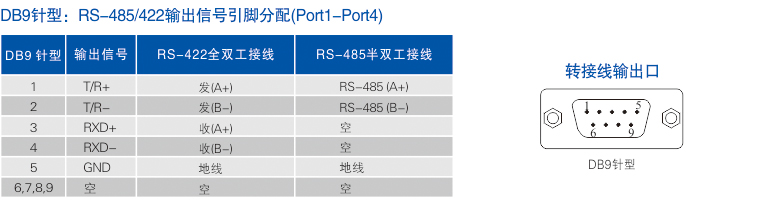

连接器和信号：
