产品名称: LTE DTU数据传输模块

规格型号: D9701

● 采用工业级芯片设计,适用于工业现场恶劣的工作环境

● 保护等级达IP30,外壳和系统安全隔离,适用于工控现场的应用

● 低功耗,支持+6~35VDC宽压供电,适用于各种现场供电方式

● 符合电力行业DL/T721-2013配电自动化远方终端标准

● 内嵌看门狗技术,故障自恢复,确保设备稳定运行

● 支持ICMP探测,PPP层心跳、TCP Keepalive以及应用层心跳等检测死连接机制

● 多级链路检测防掉线机制,确保设备永久在线

● 支持工业串行接口,RS232和RS485

● 支持配置文件的导入和导出功能

● 支持本地及远程固件升级,节省人力物力

D9701系列DTU,是一款工业级无线数据传输模块,以无线蜂窝网络为承载网,为工业用户提供TCP/IP之上的无线数据传输通道,功能上实现了现场串口设备与中心控制系统间的无线数据通信,使现场设备的远程数据采集和控制得以实现。广泛应用于智慧电力、环保监测、智慧水利、自助终端、气象监测、智能交通、物流信息、工业控制等领域。
D9701系列DTU,采用高性能的工业级32位通信处理器,并搭载嵌入式实时操作系统,并提供工业串行接口RS232和RS485,连接串口设备,并实现数据透明传输功能。

D9701系列DTU,支持PC端配置工具,AT指令配置,宇泰Device Manager Cloud设备管理云平台远程配置和TCP/IP实现了灵活高效的现场或远程配置等多种配置和管理方式,降低后期维护的难度,大幅提升施工效率,降低系统运营的成本,实现客户真正体验到无线通信的方便快捷。


规格参数

GPRS 网络: 支持无线蜂窝网络

串口配置:  可通过外部串口进行配置
运行状态指示: LED显示运行状态
安装方式:  壁挂式或导轨式(可选)
无线 DDN 支持: 支持中国移动的无线 DDN 业务;支持电信/联通的 VPDN 业务
数据透明传输:  将应用数据通明双向传输
长连接模式: 可实时连接应用服务器
本地数据激活: 在短连接模式下,当 DTU处于休眠状态时,通过本地数据发送激活联网
日志功能:  可通过配置,打开日志开关,从串口输出日志,方便工程人员观察运行状态
多串口通信速率:  支持波特率:4800~128000bps
RS 232/485:  支持 RS 232/485 通信
内嵌看门狗: 支持设备故障自恢复,确保设备稳定运行
NTP时间校验: 设备联网,可以与网络时间同步
恢复出厂设置: 擦除现有配置,写入默认配置。通过配置程序实现
网络功能
CHAP 认证:  认证方式
PAP 认证: 认证方式

自动认证方式:轮流使用 PAP 和 CHAP 认证方式来拨号。 上电第一次使用 pap 认证,如果拨号失败,再次拨号时就使用 chap 认证,再下一次拨号又使用 pap 认证,以此类推。

TCP 层心跳:  在 TCP 层实现对应用服务器的连接侦测

高级功能
升级功能:  通过本地串口进行升级
配置导入/导出功能:  可将DTU内部配置导出,或将备份配置导入至DTU
日志存储:  将关键日志保存到 flash 中,可通过配置工具或串口读出
多中心功能: 支持双数据中心备份传输及多数据中心同步传输,1-4个中心
TCP连接相关参数设置:  为了规避运营商网优参数问题导致的网络阻塞,打开该功能之后,每隔网络空闲间隔会向探测主机发送一个字节的 IP 包。
 技术规格
处理器: 工业级32位处理器
4G/LTE网络: FDD-LTE 制式支持的频段B1/B3/B5/B8
                      TDD-LTE制式支持的频段B34/B38/B39/B40/B41
GSM网络: EDGE/GPRS/GSM支持的频段1800M/900M
SIM/UIM卡接口: 支持1.8V/3V SIM/UIM卡
                            内置15KV ESD保护
                            1x抽屉式卡座

RS232/RS485

串口1:RS232/RS485

串口2:RS232(可选支持RS485)
数据位:7位、8位
停止位:1位、2位
校验:无校验、奇校验、偶校验
波特率:1200、2400、4800、9600、14400、19200、38400、56000、115200bps
内置15KV ESD保护
天线接口: 1个外置天线接口,特性阻抗50欧姆,SMA阴头
指示灯: 电源指示灯PWR,数据灯DATA,网络指示灯NET
电源接口: 采用端子供电,内置有防反接保护,避免正负接错损坏设备
供电范围: +6~35VDC (DC机型)
最大功耗: 1.6W
外壳: 金属外壳设计,保护等级达IP30

环境温湿度

储存温度: -40~75°C

工作温度: -30~75°C
相对湿度: 5% ~95% (无凝结)

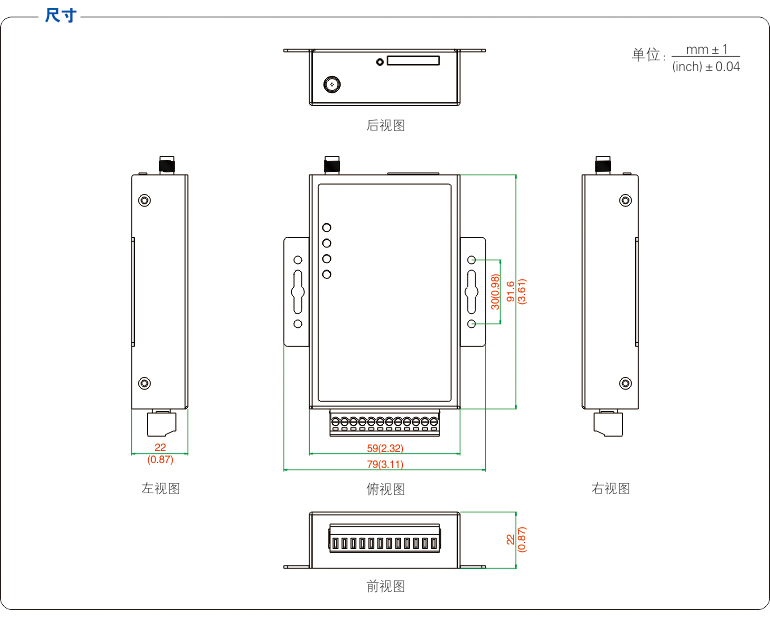

产品尺寸: LxWxH=91.6x59x22mm(不含天线和安装件)
净重: 约190g


保修期:3年
