UT-2601 1口百兆网络光纤收发器

Easy Compact 光纤收发器

产品介绍

>>>产品概述：

UT-2601系列是百兆网络光纤收发器，提供1路10/100Base-TX以太网口和1路100Base-FX光口；用于以太网口与光缆数据通讯，是最适合智能化小区或光纤到桌面的连接器。该系列产品支持-40~85℃工作和良好的EMC电磁兼容性能，保证在恶劣的环境中正常工作，该系列将网络传输的距离极大的延长，可以简便地实现主板服务器、中继器、集线器、终端机与终端机之间的互联，为视频监控、金融、教育等行业组建网络提供经济有效、安全可靠的解决方案。

>>>产品特性：

●采用优质的光电一体化模块提供良好的光特性和电气特性，保证数据传输可靠，工作寿命长

●支持全双工或半双工模式，并带有自动协商能力

●10Mbps与100Mbps自动适应

●网口支持全自动交叉识别

●即插即用，方便使用

●超宽工作温度：-40℃~85℃

●超宽电压输入：12/24/48VDC（10.8~52.8VDC），支持反接保护

●可灵活支持各种光纤接口（可选ST、SC、FC、SFP接口）

>>> 规格参数：

>>>订购信息：

**订购信息**
产品型号	接口描述		光口类型
产品型号	10/100Base-T(X)	100Base-FX	光口类型
UT-2601SM-SC	1路	1路	单模双纤SC
UT-2601SM-ST	1路	1路	单模双纤ST
UT-2601SM-FC	1路	1路	单模双纤FC
UT-2601MM-SC	1路	1路	多模双纤SC
UT-2601MM-ST	1路	1路	多模双纤ST
UT-2601MM-FC	1路	1路	多模双纤FC
UT-2601P	1路	1路	SFP插槽

备注：可选单纤光纤收发器，如果产品在“SM”或“MM”前增加“R”(接收端)或“T”(发送端)，如UT-2601RSM-SC是指单

模单纤，SC接头，20KM，更多配置可咨询市场部。

>>>技术参数：

规格参数

**订购信息**
协议标准	IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX和100Base-FX
接口	光纤端口	1路100Base-FX端口(可选SCSTFCSFP接口)
	RJ45端口	1路10/100Base-TX端口，自动侦测，全/半双工MDI/MDI-X自适应
	拔码开关	10M/100M速率选择开关，DPX2光口工作状态选择开关，DPX1电口工作状态选择开关，LFP光口和电口连接状态检测开关
纤芯直径	多模	50/125、62.5/125
纤芯直径	单模	8.3/125、9/125、10/125
交换性能	转发速率	148810pps
	传输模式	直接转发
	MAC地址空间	1K
	缓存空间	288Kb
	最大帧长	9K
电源需求	输入电压	12/24/48VDC(10.8~52.8VDC)
	电源功耗	100mA@24Vmax
	接口端子	1个可插拔的3针接线端子
	过载保护	提供
	反接保护	提供
机械特性	外壳	IP40防护等级
	重量	400g
	安装方式	导轨式安装

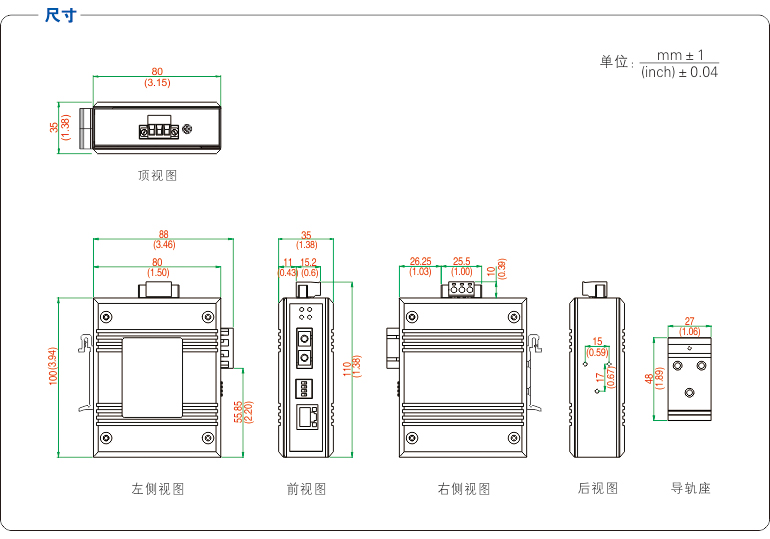

	尺寸	100mm x 80mm x 35mm
工作环境	工作温度	-40℃~85℃
	存储温度	-40℃~85℃
	相对湿度	0~95%（无凝露）
行业标准	EMI	FCC Part 15，CISPR (EN55022) class A
行业标准	EMS	IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock)
保修期	3年
LED指示灯	PWR电源灯，FDX光纤指示灯，DPX2光口全/半双工指示灯，DPX1电口全/半双工指示灯，RJ网络指示灯

>>>指示参数：

**指标参数**
指标参数		100Base-X
指标参数		多模	单模
双纤发射接收波长		1310	1310	1310	1550
发送单纤（T型号）	发送波长nm	1310	1310	1310	1490
发送单纤（T型号）	接收波长nm	1550	1550	1550	1550
接收单纤（R型号）	发送波长nm	1550	1550	1550	1550
接收单纤（R型号）	接收波长nm	1310	1310	1310	1490
传输距离km		2	20	40	80
发射功率dBm		-15~-2	-15~-2	-5~0	-5~0
接收灵敏度dBm(≤)		-32	-34	-34	-34
光饱和度dBm		-3	-3	-3	-3
光损耗度dBm/km		0.5	0.5	0.3	0.25
电口数据收发速率		100/100Mbps
