UT-880-TC USB TYPE-C转RS-232转换器

产品名称:USB TYPE-C转RS-485/422转换器
规格型号:UT-890-TC
标准:符合 USBV1.1、1.0、2.0标准EIA RS-232标准,
USB信号: VCC、DATA+、DATA-、GND、FG
RS-232信号:DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、RI
工作方式 :异步工作、点对点或多点、2线半双工、4线全双工

产品概述:

USB Type-C转RS-232转换器,工业级产品,强劲芯片,兼容性强,产品拥有指示灯,故障清晰可见。产品广泛应用于modem,条形码机,税控机,PDA,数控机床,工业机器、仪表等。


规格参数:

●支持USB/RS-232 接口转换器

●标准:符合 USBV1.1、1.0、2.0标准EIA RS-232标准,

●USB信号:VCC、DATA-、DATA+、GND、FG

●RS-232信号:DCD RXD TXD DTR GND DSR RTS CTS RI

●工作方式 :异步工作、点对点工作

●方向控制 :采用数据流向自动控制技术,自动判别和控制数据传输方向

●波特率 :300-460800bps,自动侦测串口信号速率

●负载能力: 支持点到点通信方式

●传输距离 :RS-232端5米、USB口不超过5米

●接口保护 :浪涌保护、±15KV静电 保护

●接口形式 :USB-C类接口公头,DB9公头的连接器连接

●信号指示:2个信号指示灯发送(TXD)接收(RXD)1个电源指示灯(POWER)

●传输介质:双绞线或屏蔽线

●线长尺寸:1500±30mm

●使用环境:-40℃ 到 85℃,相对湿度为5%到95%

●支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等


连接器和信号:

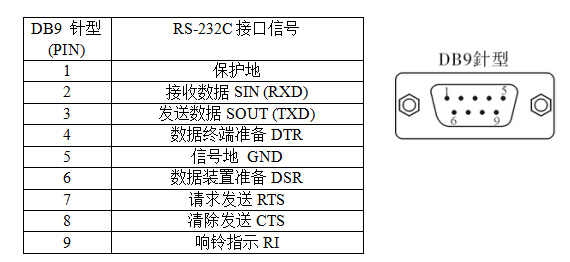

DB9针型:RS-232C输出信号引脚分配:

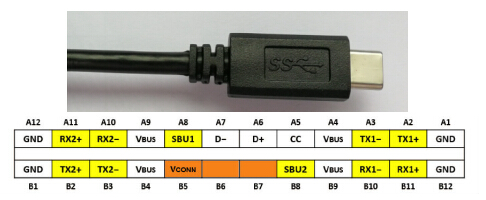

USB-C类:USB TYPE-C信号输入及引脚分配图:

USB-C类:USB TYPE-C信号输入及引脚分配图.jpg

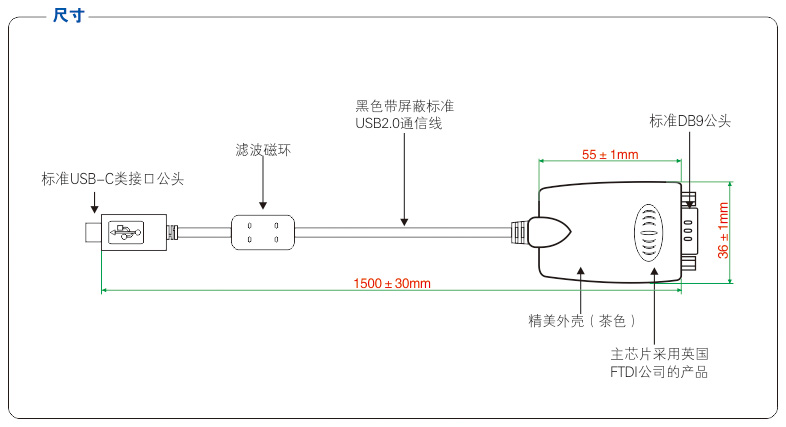

产品结构尺寸图:
