UT-M485 嵌入式隔离ttl转rs-485收发器

产品名称:嵌入式隔离ttl转rs-485收发器
规格型号:UT-M485
RS-485信号:485+、485-
TTL信号: RXD、TXD、GND
RS-485总线600W防浪涌保护
隔离电压:1000V DC

产品概述:

UT-M485系列隔离收发器模块,是集成电源隔离、电气隔离、RS-485  接口芯片 具有隔离及总线保护功能于一身;方便嵌入用户的设备   使产品具有连接到RS-485 网络的功能。该系列模块采用灌封工艺,具有很好的隔离特性,隔离电压高达1000V DC。可用于工业通讯、煤矿行业、电力监控、楼宇自动化、石油化工、PLC 与变频器的通信。

UT-M485系列隔离收发器模块,是集成电源隔离、电气隔离、RS-485  接口芯片 具有隔离及总线保护功能于一身;方便嵌入用户的设备   使产品具有连接到RS-485 网络的功能。该系列模块采用灌封工艺,具有很好的隔离特性,隔离电压高达1000V DC。


产品参数:

产品参数
输入电压DC4.75~5.25V
电流
模块静态电流≤65mA
模块发送电流≤80mA
RS-485总线接口标准RS-485接口,具有ESD总线保护功能,内置4.7K上下拉电阻,双绞线输出,浪涌保护功能600W
总线驱动能力每路RS-485网络至少32个节点
串行接口兼容+5V 标准UART接口
输入数据波特率最大115200bps
数据延时从接收数据切换到发送数据延时时间:最小30μs,最大100μs
隔离电压1000VDC
工作环境
温度范围-40℃~+85℃
湿度5~95%不结露
尺寸32×20×9.5mm±0.5mm


订购信息:

订购信息
型号TU-M485
信号接口TTL5V
RS-485/422
接口保护等级RS-485/422600W浪涌
通讯速度300bps-115.2kbps
使用环境温度-40/85℃
湿度0~95%
电源无源

可用于:工业通讯、煤矿行业、电力监控、楼宇自动化、石油化工、PLC 与变频器的通信。

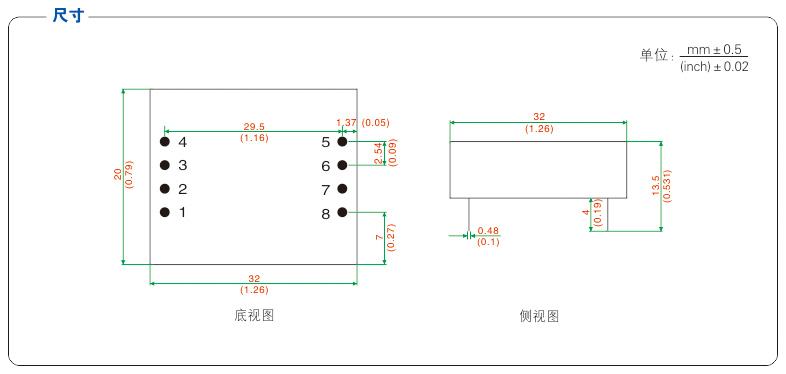

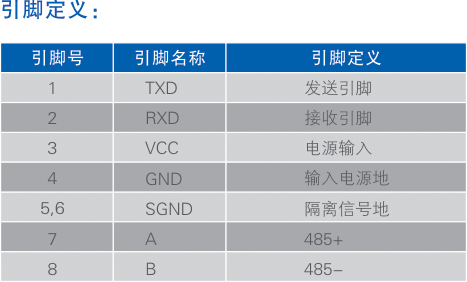

产品尺寸:



典型电路示意图 :
