产品名称：TTL转RS-485/422（3.3V）模块
规格型号：UT-M3482
RS-422信号：T+、T-、T/R+、T/R-
RS-485信号：485+、485-
TTL信号： RXD、TXD、GND
防浪涌保护:RS-485/422总线600W
产品概述：
UT-M3482系列隔离收发器模块，是集成电源隔离、电气隔离、RS-485/422接口芯片 具有隔离及总线保护功能于一身；方便嵌入用户的设备 使产品具有连接到RS-485/422网络的功能。该系列模块采用灌封工艺，具有很好的隔离特性，隔离电压高达1000V DC。可用于工业通讯、煤矿行业、电力监控、楼宇自动化、石油化工、PLC 与变频器的通信。
产品参数：
| 输入电压 | DC3.15～3.45V | |
| 电流 | 模块静态电流 | ≤50mA |
| 模块发送电流 | ≤80mA | |
| RS-485总线接口 | RS-422总线接口：标准RS-485/422接口，具有ESD总线保护功能，内置4.7K上下拉电阻，双绞线输出，浪涌保护功能600W | |
| 总线驱动能力 | 每路RS-485/422网络至少32个节点 | |
| 串行接口 | 兼容+3.3V 标准UART接口 | |
| 输入数据波特率 | 最大115200bps | |
| 数据延时 | 从接收数据切换到发送数据延时时间：最小30μs，最大100μs | |
| 隔离电压 | 1000VDC | |
| 工作环境 | 温度范围 | -40℃～+85℃ |
| 湿度 | 5～95%不结露 | |
| 尺寸 | 32×20×9.5mm±0.5mm | |
订购信息：
| 型号 | TU-M3482 | |
| 信号接口 | TTL | 3.3V |
| RS-485/422 | √ | |
| 接口保护等级 | RS-485/422 | 600W浪涌 |
| 通讯速度 | 300bps-115.2kbps | |
| 使用环境 | 温度 | -40/85℃ |
| 湿度 | 5-95% | |
| 电源 | 无源 | |

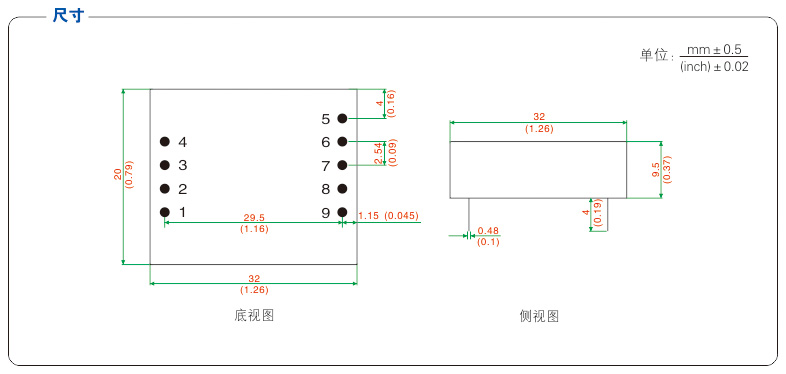

产品尺寸：

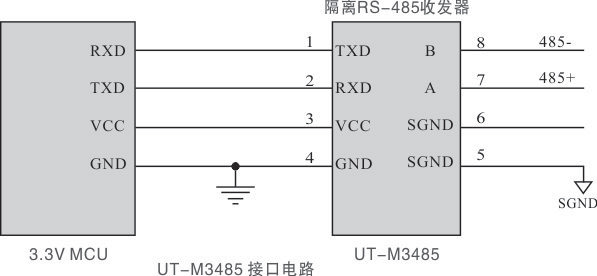

典型电路示意图：
注：UT-M3482不兼容5V TTL电平。
