>>>产品概述：
UT-930-ZIGBEE 无线通信模块是加强型的 ZIGBEE 模块，集成了符合 ZIGBEE 协议标准的射频收发器和微处理器，它具有通讯距离远、抗干扰能力强、组网灵活等优点和特性；可实现一点对多点及多点对多点之间的设备间数据的透明传输；可组成星型和 MESH型的网状网络结构。
UT-930-ZIGBEE 通信模块实现串口 RS232/485/422 数据的透明传输，除可实现一般的点对点数据通信功能外，还可实现多点之间的网络通讯。
UT-930-ZIGBEE 通信模块分为中心协调器、路由器和终端节点，这三类设备具备不同的网络功能，中心协调器是网络的中心节点，负责网络的发起组织、网络维护和管理功能；路由器负责数据的中继转发，终端节点只进行本节点数据的发送和接收。中心协调器、路由器和终端节点这三种类型的设备在硬件结构上是完全一致的，只是设备参数配置不同。
>>>产品特性：
● 数据接口：RS-232/485/422 SMA 母头天线接口
● 载波频率：2.4GHz ISM 全球免费频段，频率区间 2400M-2485M 之间
● 调制方式：DSSS 直序扩频
● 无线信道：16 个
● 信道检测：CSMA/CA
● 网络拓扑：星型、树型、链型、网状网
● 单网容量：65535 个节点
● 发送模式：广播发送或目标地址发送
● 传输速率：1200-115.2Kbps 可设置
● 工作电源：DC9V-30V 150mA（max）
● 传输距离：无线 2.4GHz载波 2000 米（空旷距离）
RS-232 5米（1200bps-115200bps）
RS-485/422 1200 米（1200bps-115200bps）
● 接收灵敏度：-105dbm
● 发射功率：25dbm
● 天线连接：5dbm SMA 公头胶棒天线
● 保护等级：电源接口/RS-232/485/422 具有 2KA 防雷保护
● 尺寸：97×65×22mm（不含天线）
● 重量： 120 g
● 工作环境：-40～85℃,相对湿度为 5%到 95%
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 端口数量 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||||
| ZIGBEE | RS-232 | RS485/422 | 温度 | 湿度 | ||||||
| SMA接口 | DB9公头 | 接线端子 | 2.4G | RS-232/485/422 | RS-232/485/422 | -40/85℃ | 5-95% | 有源 | ||
| UT-930 | ∨ | ∨ | ∨ | 1 | 1 | 2KA防雷 | 1200bps-115.2kbps | ∨ | ∨ | 9-30VDC |
备注：以上产品配件为电源适配器天线串口线。

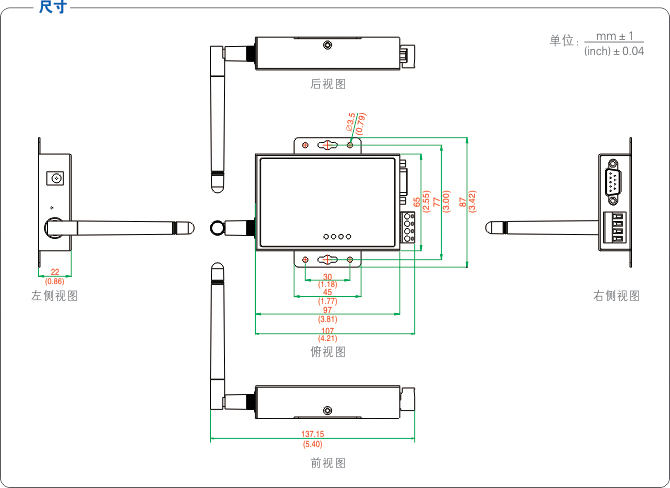

>>>产品尺寸：

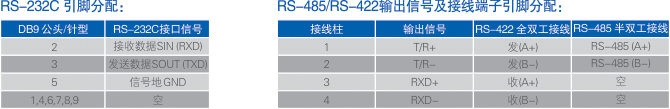

>>>连接器和信号：

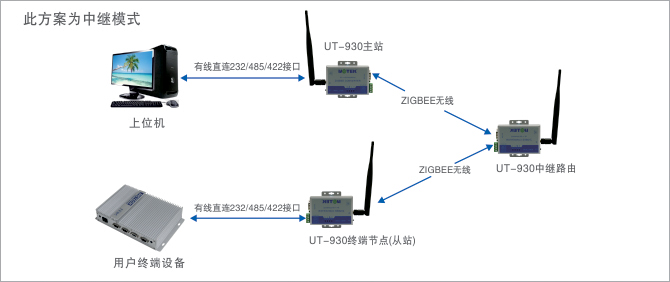

>>>应用领域示意图：
