产品名称: 8通道模拟量输入模块

规格型号: UT-5508

●技术指标
●通讯协议: MODBUS-RTU

●波特率: 1200/2400/4800/9600/19200/38400/57600/115200 bps

●数据格式: 1、8、N、1
●物理地址: 1~247
●通讯载体: RS485
●工作电压: 12-24V DC ±20%
●工作电流: ≤110mA@12V
●功耗: ≤0.6W
●工作温度: -20~+75℃
●储存温度: -40~+85℃
●工作湿度:5~95%
●采样频率: 10Hz
●精度: ±5‰
●零漂移: 20μV/°C

●量程漂移: 25ppm/°C
●分辨率: 24 位AD 采样

●共模抑制: 120dB
●输入通道: 8 通道差分输入
●输入阻抗: 电压10MΩ;电流125Ω

●隔离电压: 2500VDC
●过压保护:240Vrms
●量程范围: ±10V/±5V/±20mA /±1V/±500mV/±150mV(测电流需外接125Ω±1‰/1W 电阻)



UT-5508模块用于采集模拟量输入,工业级高标准设计,使用汽车级MCU,具有8路模拟量差分输入,每通道有独立可设的8个量程档,内部有对信号的硬件带通滤波和软件滤波处理,模拟量分辨率高达24位;RS485接口,支持MODBUS-RTU通讯协议;产品适用于工业现场控制、远程监控与数据采集、电力通信、轨道交通、船舶电子、机械重工、电子产品制造等。



UT-5508是远程数据采集模块,模块可以通过UTBUS协议的一系列指令进行远程控制,模块和上位机是使用ASCII码数据形式通过RS-485 串行总线进行通讯。波特率是软件设置的,传输速率最大可达到115.2K而且可以进行选择。UT-5508还支持Modbus RTU协议。


UT-5508产品使用调试视频(点击观看)

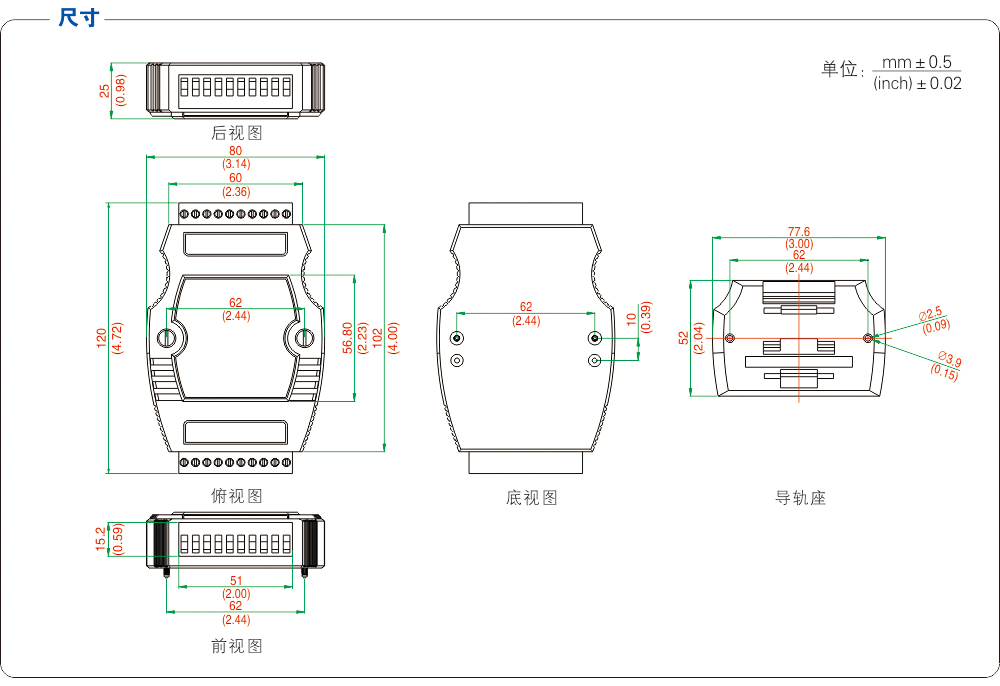

>>产品规格

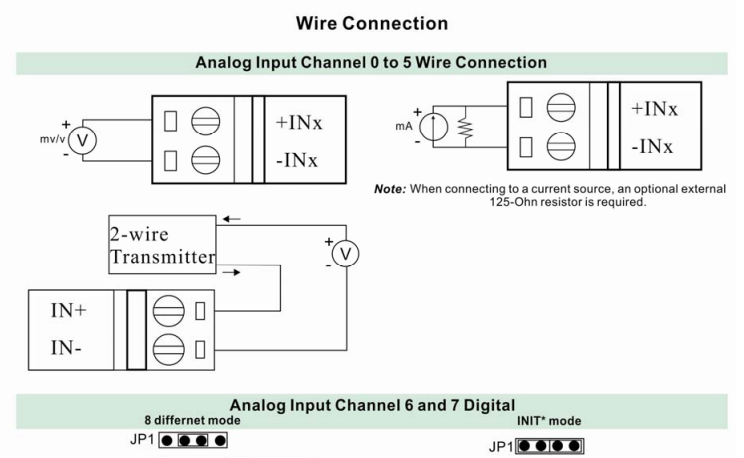

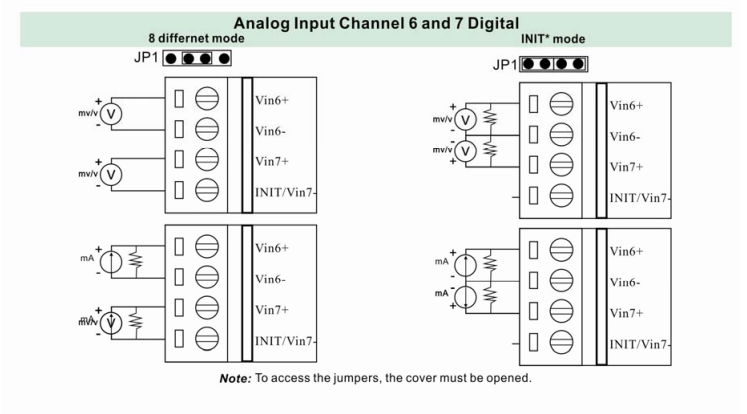

>>接线说明





>>应用领域示意图

>>订购信息


备注:配件为导轨座电阻。
