产品名称：温湿度检测表
产品型号：UT-5521-LCD
信号输出：RS-485
通讯协议： Modbus RTU 协议
显示屏： LCD
安装方式：壁挂或磁吸安装
产品概述：
UT-5521-LCD温湿度传感器用于测量环境温湿度，通过RJ45接口，使用RS-485通讯,采用MODBUS协议进行数据配置和采集。该传感器可应用于通信机房、IT数据中心等需要温湿度测控的室内场所。
产品特性：
● 壁挂或磁吸安装
● RS-485信号输出
● 线性响应，温湿度一体
● LCD显示温度、湿度、地址和波特率
● 专用的敏感元件，测量范围宽、精度高
● 通讯协议采用标准的 Modbus RTU 协议
● 提供 6 位的硬件地址拨码开关
● 提供通讯指示灯
产品参数：
| 物理接口 | RJ45接口 | 2个 RJ45 屏蔽接口（屏蔽外壳可靠接地），供电同时提供485信号传输能力 |
| 通通讯指示灯 | LCD屏左上位置有一个 RS485 通讯指示灯闪烁表示数据传输、灭表示无数据传输 | |
| 尺寸、材质及重量 | 物理尺寸 | L 87mm*W36mm*H24mm |
| 外壳 | 塑料，黑色亚光，外壳上下部分采用卡扣结构设计 | |
| 阻燃 | UL94-VO | |
| 净重量 | <45g | |
| 满足 RoHS 有害物质限制指令 | ||
| 通讯协议 | 支持 RS485 Modbus-RTU，具体见《UT-5521-LCD 用户手册》 | |
| 支持 Modbus 协议对温度负增益校准，湿度正增益校准 | ||
| 系统相关指标 | 工作电源 | 支持 5-30VDC 宽压电源，采用 PPTC自恢复保险丝保护 |
| 工作电流 | 小于10mA | |
| 结构及散热 | 满足行业相关要求及温湿度采集要求 | |
| EMC | 满足行业相关要求 | |
| 环境参数 | 存储湿度 | 0%~95%(无凝露) |
| 存储温度 | -20℃--80℃ | |
| 测量参数 | 湿度测量范围 | 0%-100% |
| 湿度测量精度 | ±3%RH(FS%) | |
| 温度测量范围 | -10℃--60℃ | |
| 温度测量精度 | ±1(FS) | |
| 波特率 | 9600，19200bps可软件设定 | |
| 通讯协议 | Modbus RTU | |
订购信息：
| 型号 | UT-5521-LED | |
| 信号/接口 | RS-485Input | LAN |
| RS-485Output | LAN | |
| 接口保护等级 | RS-485 | 200W浪涌 |
| 通讯速率 | 9600bps-19200bps | |
| 使用环境 | 温度 | -10℃ ~70℃ |
| 湿度 | 5-95% | |
| 电源 | 有源 | 5-30VDC |

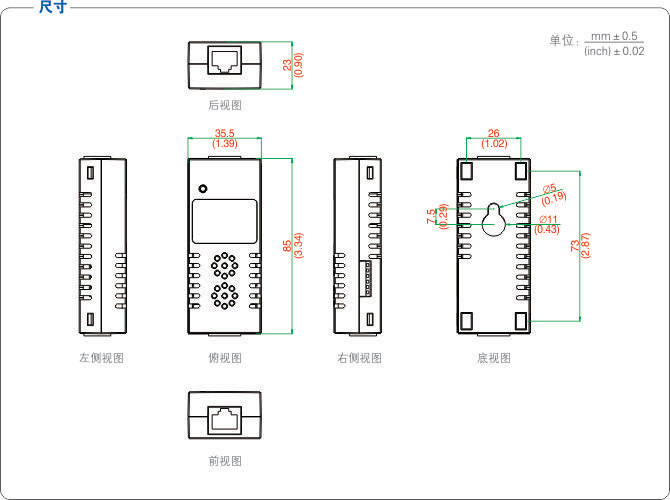

产品尺寸：
接线说明：
精度与测量范围对应关系：
