产品名称：PCI-E转2口RS-485/422高速串口卡
规格型号：UT-792
连接类型：DB9公针 2个
总线：X1 2.5Gbps PCI Express
RS-422信号：T/R+、T/R-、RXD+、RXD-、GND
RS-485信号：Data+(A) Data-(B) GND
产品概述：
UT-792工业级PCI-E转换卡、兼容RS-422、RS-485标准，能够将单端的PCI-E信号转换为平衡差分的RS-422/RS-485信号，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。
产品特性：
● 连接类型：DB9公针 2个
● 总线：X1 2.5Gbps PCI Express
● 信号：
RS-422：T/R+、T/R-、RXD+、RXD-、GND
RS-485：Data+(A) Data-(B) GND
● 传输速率：300Bps-921.6Kbps
● 数据位：5、6、7、8
● 停止位：1、1.5、2
● 校验位：None、Even、odd、Space、Mark
● 流控制：RTS/CTS XON/XOFF
● 工作温度：-40℃～85℃
● 接口保护：RS-422、RS-485接口每线600W的雷击浪涌保护、±15KV静电保护
● 传输距离：RS-485/422通信距离可达1.2Km
● 支持系统：Win2000/XP/Vista/Win7/8/8.1/10/NT4.0/CE 4.2/5.0/6.0/Vxworks/Linux 2.4.x/2.6.x
订购信息：
| 型号 | UT-792 | |
| 信号/接口 | PCI-E | Universal |
| RS-485/422 | 有 | |
| 端口数量 | PCI-E | 1 |
| RS-485/422 | 2 | |
| 接口保护等级 | RS-485/422 | ±15KV ESD |
| 通讯速率 | 300bps-921.6kbps | |
| 使用环境 | 温度 | -40℃ ~85℃ |
| 湿度 | 5-95% | |
| 电源 | 无源 | |
备注：以上产品配件为转换线端子。

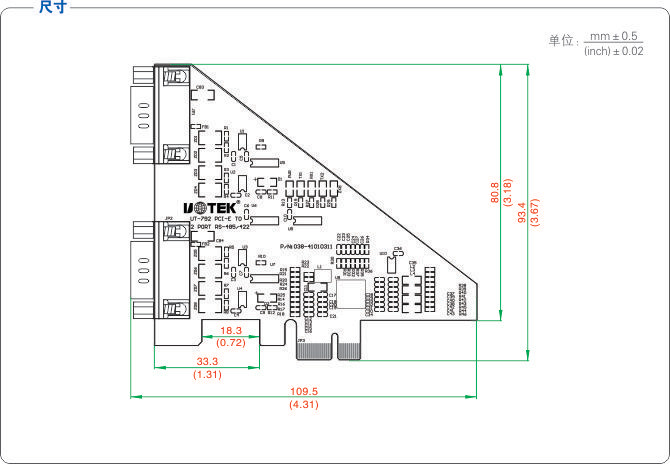

产品尺寸：
连接器和信号：
