工业接口转换器_UT-2278串口转RS-232/485/422光纤转换器

UT-2278串口转RS-232/485/422光纤转换器

产品名称:串口转换器
产品型号:UT-2278
通信协议:串口转RS-232/485/422
信号接口:双光纤

产品概述:

UT-2278是多功能的支持异步RS-232,RS-485,RS-422通信接口的光纤MODEM,是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择。支持RS-232,RS-485,RS-422多种异步通信协议,可以同时混合使用两个RS-232,RS-485或RS-422接口,支持2线(半双工)RS-485和4线(全双工)RS-422工作方式。UT-2278的RS-485方式支持数据(TXD或SD)发送控制,从而提高了适应各类软件的能力,也简化了控制方式,光纤MODEM支持异步串行口之间的多种光纤连接方式,它支持两个异步串行口的设备通过光纤进行全双工或半双工通信,通信距离最远可达多模4公里,单模20公里,RS-232信号的传输速率最高为115.2KBPS,RS-485/RS-422的信号传输速率最高可达460KBPS,不同电气标准的接口可以混合使用,可以用RS-232的设备去连接RS-485/RS-422的设备,可以代替RS-232到RS-485/422接口转换器或光电隔离器,并提供了优良的EMI/RFT特性。

UT-2278支持两个数据信号的传输:发送数据和接收数据,同时还提供了RS-485/RS-422的数据传输自动使能控制电路。零延迟转换时间,所有的串行口都是通过接线柱连接。

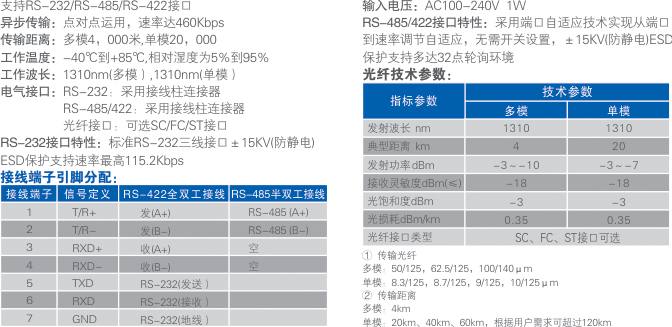

产品特性:

●支持 RS-232/RS-485/RS-422 接口

●异步传输:点对点运用,速率达 460Kbps

●传输距离:多模 4,000 米,单模 20,000

●工作温度:-40℃到+85℃,相对湿度为 5%到 95%

●工作波长:1310nm(多模),1310nm(单模)

●电气接口:RS-232:采用接线柱连接器

                  RS-485/422:采用接线柱连接器

●光纤接口:ST 型接口(可选 SCFC接口)

●RS-232 接口特性:标准 RS-232 三线接口+/-15KV(防静电)ESD 保护支持速率最高 115.2Kbps

●输入电压 AC100-240V 1W

●RS-485/422 接口特性:采用端口自适应技术实现从端口到速率调节自适应,无需开关设置,士15KV(防静电)ESD 保护支持多达 32 点轮询环境


订购信息:

订购信息
型号UT-2278MMUT-2278SM
信号/接口光纤SC/ST/FC可选
RS-232/485/422接线端子
端口数量光纤1
RS-232/485/4221
接口保护等级RS-232±15KV ESD
RS-485/422600W浪涌
通讯速率300-460.8kbps
使用环境温度-40℃~85℃
湿度5-95%
电源100-240VAC

备注:以上产品配件为导轨座。

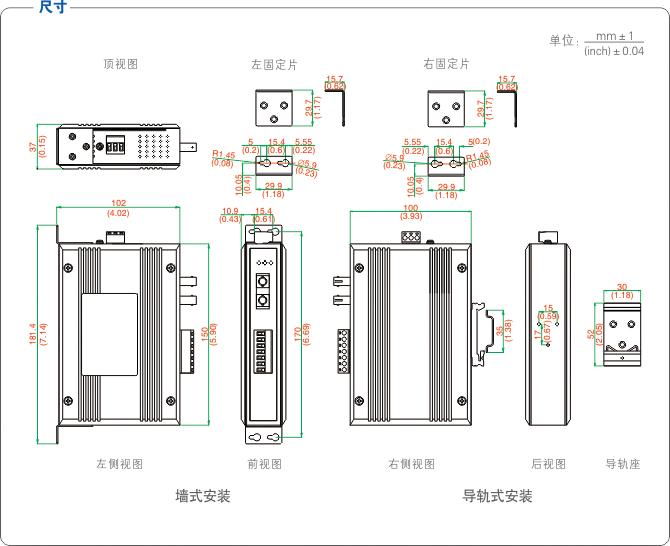

产品尺寸:



产品规格:


UT-2278说明书

文件大小:885KB

适用产品:UT-2278

更新日期:2022/1/14

版本号:V 1.0

UT-2278规格书

文件大小:285KB

适用产品:UT-2278

更新日期:2016/5/26

版本号:V 1.0
