UT-2112 RS-232 9线全信号光电隔离器

产品名称: RS-232 9线全信号光电隔离器
规格型号:UT-2112
接口:符合EIA RS-232和CCITT V.24异步协议
连接器:两侧都使用DB9连接器
传输模式:异步,全双工,全透明
隔离电压:2500Vrms脉冲或500VDC连续

产品概述:

UT-2112 RS-232串行口光电隔离器又称为串口隔离器(ISOLATORS),它采用了全新的光电隔离技术,极大限度地保护了RS-232串行接口设备,避免了地线回路电压、浪涌、感应雷击、静电、热插拔等恶劣环境对RS-232设备的损坏。

RS-232接口的损坏是通信设备硬件的损坏,造成的原因90%以上是由于两端设备不共地、各类浪涌、感应雷击、静电干扰、热插拔,电磁干扰等恶劣环境对RS-232设备的损坏。比如设备A和设备B使用RS-232接口相连,如果A和B之间的地线之间有大于50V的电压差(经常会达到80V以上),则RS-232通信就会不正常,RS-232接口可以随瞬间2500Vrms,连续500VDC的峰值电压差,还可以有效吸收静电和电磁干扰,保护设备的RS-232接口。

由于采用了光电隔离技术,完全隔离了两端RS-232设备的电气与地线回路,使得一侧的电信号变成光信号以后传到另一方,在变回到电信号,从而保护通信设备免受电源地线回路和浪涌的干扰和损坏,明显地提高了通信系统的可靠与稳定性。

UT-2112产品已经被广泛应用于电力、保险、电信、铁路、邮局、金融、银行、证券、程控等行业的点到点RS-232通信系统、UNIX多用户系统、监视控制系统、程控交换机计费终端、卫星接收机、ATM自动提款机等领域。


产品特性:

● 接口:符合EIA RS-232和CCITT V.24异步协议

● 连接器:两侧都使用DB9连接器

● 传输模式:异步,全双工,全透明

● 隔离电压:2500Vrms脉冲或500VDC连续

● 传输速率:300BPS-115200BPS

● 电源范围:DC9V-48V输入

● 外形尺寸:113mmX55mmX25mm

● 重量:150g

● 使用环境:-40℃ 到 85℃,相对湿度为5%到95%


订购信息:

订购信息
型号UT-2112
信号/接口RS-232DB9母头
RS-232DB9公头
接口保护等级RS-232±15KV ESD
通讯速率300bps-115.2kbps
使用环境温度-40/85℃
湿度5-95%
电源有源9-48VDC

备注:以上产品配件为电源适配器串口线。

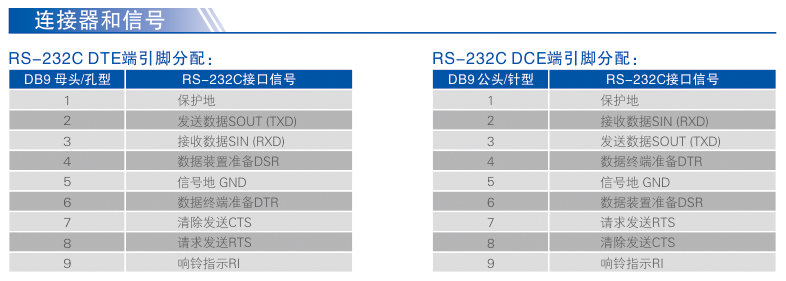

连接器和信号:


信号说明:符合EIA RS-232C、 CCITT V. 24的标准。2、3脚是数据发送与接收:7、8引脚是RTS与CTS;4、1引脚是DTR和DCD;6引脚是DSR;5引脚是GND。

连接器:使用DB9/DB9孔型连接器;信号:内部信号线均是独立的,九组线路完全隔离。

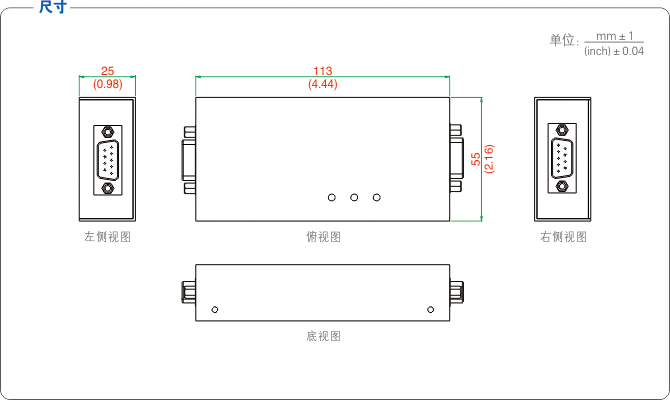

产品尺寸:


UT-2112规格书

文件大小:316KB

适用产品:UT-2112

更新日期:2014/5/15

版本号:V 1.0

UT-2112说明书

文件大小:857KB

适用产品:UT-2112

更新日期:2019/2/14

版本号:V 1.0
