串口通讯协议接口转换连接器_UT-210T RS-232转TTL 接口转换器

UT-210T RS-232转TTL 接口转换器

产品名称:RS-232转TTL 接口转换器
规格型号:UT-210T
接口特佂:RS-232C 标准接口,TTL/CMOS 兼容
电气接口:RS-232 端 DB9 孔连接器,TTL 端 DB9
工作模式:异步全双工差传动

产品概述:

 为了便于配有不同标准串行接口的外部设备或智能仪器之间进行数据通信,必须进行标准串行接口的相互转换。UT-210T接口转换器可将RS-232C的串行接口数据发送(TXD)和数据接收(RXD)的信号转换成TTL/COMS的兼容电平,转换成TTL的电平为0-3.3V,无需外接电源采用独特的“RS-232电荷泵”驱动, 不需要靠初始化RS-232串口可得到电源, 内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向, 而不需任何握手信号 (如RTS、DTR等), 从而保证了RS-232在全双工方式下编写的程序无需更改便可在TTL方式下运行,确保适合现有的操作软件和接口硬件,转换器传输速率300-115.2Kbps。


产品特性:

●接口特佂:RS-232C 标准接口,TTL/CMOS 兼容

●电气接口:RS-232 端 DB9 孔连接器,TTL 端 DB9

●工作模式:异步全双工差传动

●传输介质:双绞线双或 STP

●传输速率:300-115.2KBPS

●尺寸:63mm X33mmX17mm

● 工作环境:-20 到 70℃ 湿度 5%到 95%

●传输距离:5M


订购信息:

订购信息
型号UT-210T
信号/接口RS-232DB9母头
TTL3.3VDB9公头
接口保护RS-232±3KV ESD
TTL3.3V
通讯速率300bps-115.2kbps
使用环境温度-25℃~70℃
湿度5-95%
电源无源

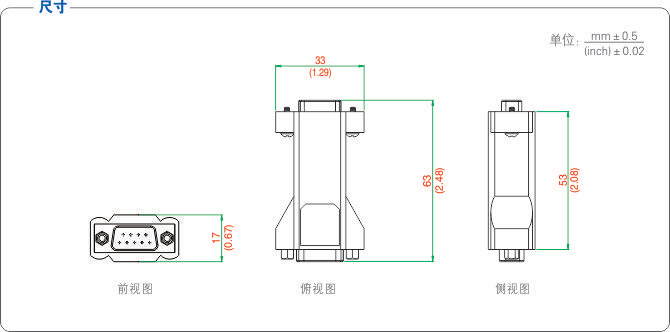

产品尺寸:



连接器和信号:
