UT-509 工业级高性能RS-485/422光电隔离中继器

接口转换器

产品介绍

>>>产品概述：

UT-509光电隔离型中继器、兼容RS-422、RS-485标准，能够延长RS-422/RS-485总线网络的通信距离，增加RS-422/RS-485网络设备的个数，内置的光电隔离器及DC/DC隔离模块，能够提供高达2500Vrms的隔离电压，接口两端带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。RS-422、RS-485输入端通过接线柱连接器连接。 RS-422、RS-485输出端通过接线柱连接器连接。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换，即插即用。

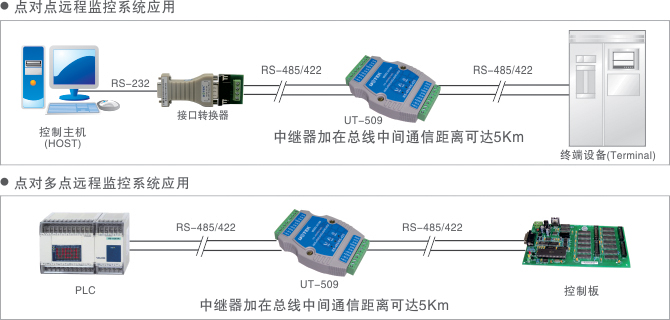

UT-509光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台中继器可允许连接128个RS-422或RS-485接口设备，数据通讯速率300-115.2KBPS，带有电源指示灯及数据流量指示灯可指示故障情况。

>>>产品特性：

兼容RS-485、RS-422TIA/EIA 标准

自动发送/接收数据，无需外部的流量控制信号(RTS)

能够延长RS-485/RS-422总线网络的通信距离，大大提高整个RS-485/422网络的可靠性

通信速率：300bps-115.2Kbps

两端接口能够连接128个RS-485或RS-422接口设备

通讯距离：5000米（9600bps）

工作电源：9-30VDC/350mA

电源及数据流量指示灯，可检测故障点

工作方式：异步半双工（RS-485）或异步全双工(RS-422)通用，无需跳线设置光电隔离加强型（隔离电压2.5KVrms/500VDC绝缘），专用DC/DC模块，两端RS-485/422提供每线600W的防雷、浪涌、±15KV ESD保护及防止共地干扰

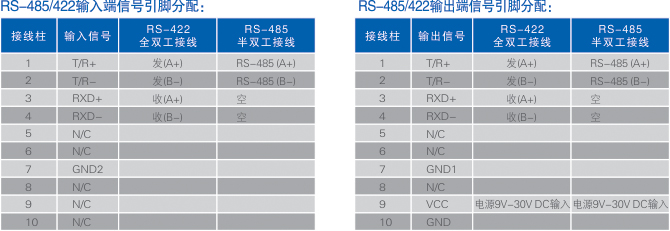

电气接口：双十位接线端子

传输介质：双绞线或屏蔽线

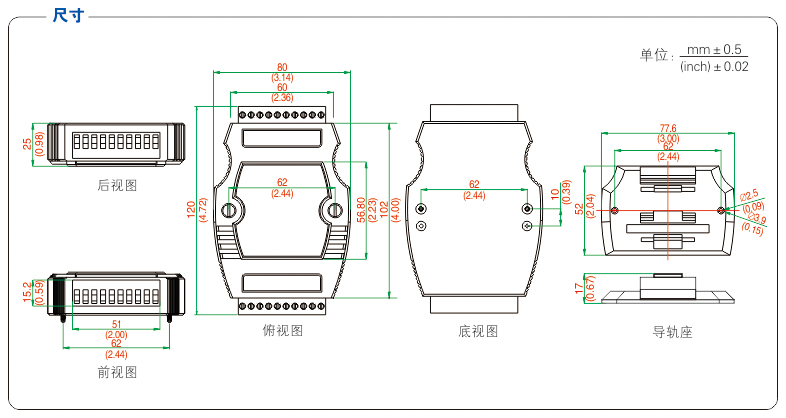

外形尺寸：120mm×80mm×25mm

使用环境：-40℃ 到 85℃，相对湿度为5%到95%

适用于一切所使用的通讯软件，即插即用

支持所有操作系统

>>>规格参数：

>>>订购信息：

**订购信息**
型号	信号/接口		接口保护等级	通讯速率	使用环境		电源
	RS-485	RS-422			温度	湿度
	接线端子		RS-485/422		-40/85℃	5-95%	有源
UT-509	∨	∨	±15KV ESD/600浪涌	300bps-115.2kbps	∨	∨	9-30VDC
