接口转换器
>>>产品概述：
UT-208光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-422、RS-485端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向， 而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换，即插即用。确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。
UT-208光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个RS-422或RS-485接口设备，数据通讯速率300-115.2Kbps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、RS-232到RS-485转换。
>>>产品特性：
● 兼容RS-232、RS-485、RS-422 TIA/EIA标准
● 自动发送/接收数据，无需外部的流量控制信号(RTS)，真正的三线(TXD.RXD.GND)制通信
● 通信速率：300bps-115.2Kbps
● 能够连接128个RS-485或RS-422接口设备
● 通讯距离：5000米（9600BPS）
● 电源及数据流量指示灯，可检测故障点
● 工作方式：异步半双工（RS-485）或异步全双工(RS-422)通用，无需跳线设置
● 光电隔离加强型（隔离电压2.5KVrms /500VDC绝缘），专用DC/DC模块，RS-485/422提供每线600W的防雷、浪 涌、±15KV ESD保护及防止共地干扰
● 电气接口：DB9孔型到DB9针型连接器
● 传输介质：双绞线或屏蔽线
● 外形尺寸：113mm×55mm×25mm
● 使用环境：-40℃ 到 85℃，相对湿度为5%到95%
● 适用于一切所使用的通讯软件，即插即用
● 支持所有操作系统
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||||
| RS-232 | RS-485 | RS-422 | RS-232 | RS-485/422 | 温度 | 湿度 | 有源 | ||
| UT-208 | 母头 | DB9公头 | DB9公头 | ±15KV ESD | ±15KV ESD/600W浪涌 | 300bps-115.2kbps | -40/85℃ | 5-95% | 9-24VDC |
| UT-206 | 母头 | DB9公头 | DB9公头 | ±15KV ESD | ±15KV ESD/600W浪涌 | 300bps-115.2kbps | -25/70℃ | 5-95% | 9-24VDC |
备注：以上产品配件为电源串口线接线端子。

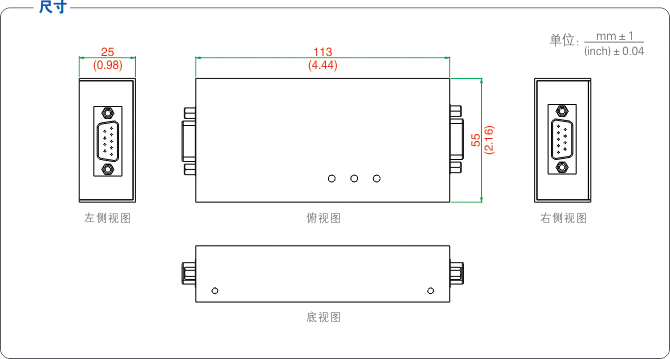

>>>产品尺寸：

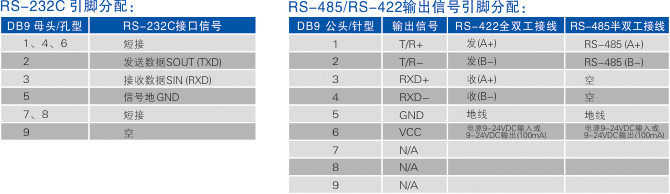

>>>连接器和信号 ：

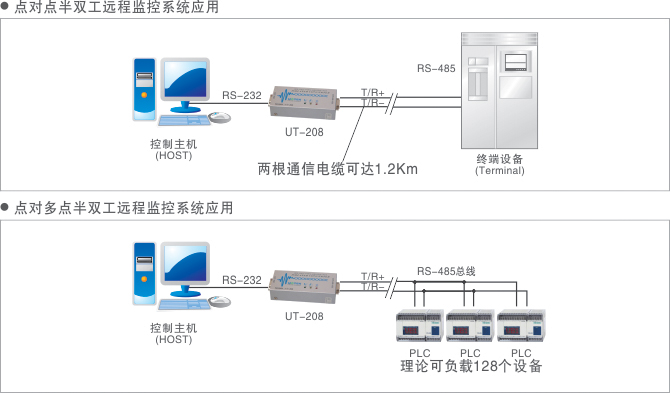

>>>应用领域示意图：
