工业级通讯协议转换接口_UT-205A 高性能RS-232转RS-422接口转换器

UT-205A 工业级高性能RS-232转RS-422接口转换器

产品名称:工业级高性能RS-232转RS-422接口转换器
规格型号:UT-205A
接口特性:接口兼容EIA/TIA的RS-232C、RS-422标准
电气接口:RS-232端DB9孔型连接器,RS-422端Db9针型连接器,配接线柱
工作方式:异步全双工差分传输

产品概述:

为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信,必须进行标准串行接口的相互转换。转换器兼容RS-232、RS-422标准,能够将单端的RS-232信号转换为平衡差分的RS-422信号,转换器可将RS-232通信距离延长至1.2公里,无需外接电源采用独特的“RS-232电荷泵”驱动, 不需要靠初始化RS-232串口可得到电源, 内部带有零延时自动收发转换,独有的I/O电路自动控制数据流方向, 而不需任何握手信号 ( 如RTS、DTR等),从而保证了在RS-232全双工方式下编写的程序无需更改便可在RS-422方式下运行,确保适合现有的操作软件和接口硬件,转换器传送速率300-115.2Kbps。都可以应用于主控机之间、主控机与单片机或外设之间构成点到点、点到多点远程多机通信网络,实现多机应答通信. 广泛地应用于工业自动化控制系统、一卡通、门禁系统、消费系统、考勤系统、停车场系统、自助银行系统、公共汽车收费系统、公路收费站系统等等。


产品特性:

● 接口特性:接口兼容EIA/TIA的RS-232C、RS-422标准

● 电气接口:RS-232端DB9孔型连接器,RS-422端Db9针型连接器,配接线柱

● 工作方式:异步全双工差分传输

● 传输介质:双绞线或屏蔽线

● 传输速率:300bps-115.2Kbps

● 外形尺寸:63mm×35mm×17mm

● 使用环境:-40℃ 到 85℃,相对湿度为5%到95%

● 传输距离:1,200米(RS-422端) 5米(RS-232端)


订购信息:

订购信息
型号UT-205
信号/接口RS-232DB9母头
RS-422DB9公头
接口保护等级RS-422±15KV ESD
通讯速率300bps-115.2kpbs
使用环境温度-40/85℃
湿度5-95%
电源无源

备注:以上产品配件为接线端子。

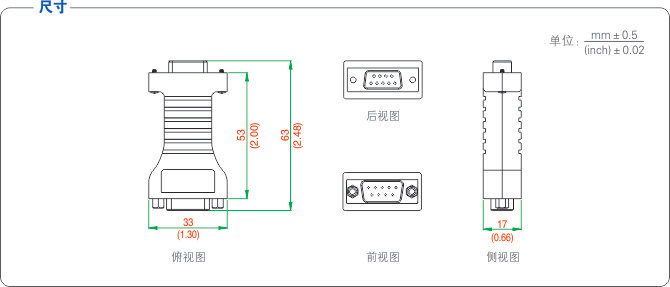

产品尺寸:

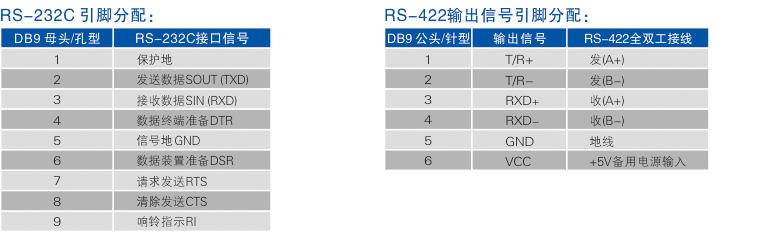

连接器和信号:


UT-205A说明书

文件大小:130KB

适用产品:UT-205A

更新日期:2023/3/27

版本号:V 1.0
