UT-2505B RS-232转CAN BUS智能协议转换器

产品名称:协议转换器
产品型号:UT-2505B
通讯协议:RS-232转CAN BUS
产品特点:智能协议

产品概述:

UT-2505B是一款高性能RS-232转CAN-bus总线通讯协议转换器。转换器支持RS-232和CAN-bus之间的互联互通;RS-232支持1200-115200bps波特率,CAN-BUS支持5kbps-1Mbps的通讯速率;且转换器支持三种数据转换模式:透明转换、透明带标识转换、Modbus协议转换。进一步扩展了该转换器的应用范围。UT-2505B转换器提供配置工具,用户可以灵活设置UT-2505B转换器的接口参数。工业级高标准设计;CAN通讯接口和系统之间隔离,具备一定的抗干扰和防浪涌能力,广泛应用于工业控制、数据通讯系统。


规格参数:

● 支持CAN-bus与RS-232的双向数据传输

● 支持CAN2.0协议

● 集成1路CAN-bus通讯接口,支持5Kbps-1Mbps自定义速率

● 集成1路RS-232通讯接口,支持600bps-230Kbps自定义速率

● 提供三种数据转换模式:透明转换、透明带标识转换、 Modbus 协议转换

●工作电压:12-36V DC

●工作电流:≤ 150mA@12V

● 工作温度:-40℃ ~ +85℃

● 储存温度:-40~+85℃

● 工作湿度:5~95%(无凝露)


订购信息:

订购信息
型号UT-2505B
信号/接口RS-232DB9母头
CAN-bus接线端子
接口保护等级RS-232600W浪涌
CAN-bus±15KV ESD
通讯速率

串口600bps-230.4kbps

CAN口 5Kbps-1Mbps

使用环境温度-40℃ ~85℃
湿度5-95%
电源有源9-36VDC


产品尺寸:

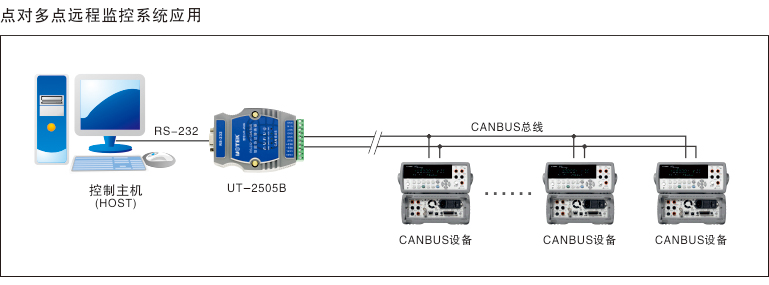

应用领域示意图:



应用领域 :

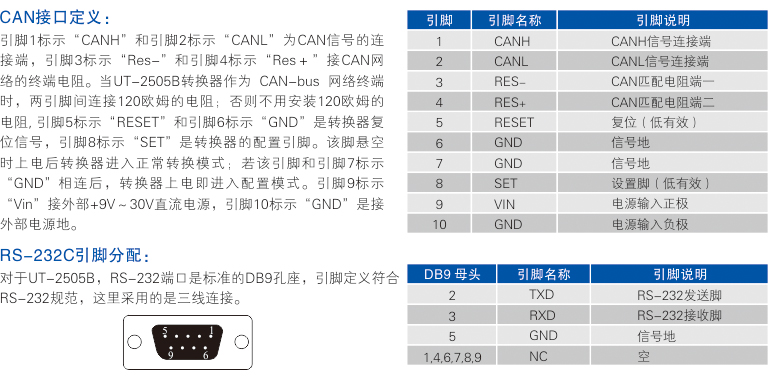

接口描述:


UT-2505B调试工具

文件大小:10.5MB

适用产品:UT-2505B

更新日期:2024-07-22

版本号:V 1.0

UT-2505B 硬件使用说明书

文件大小:1141KB

适用产品:UT-2505B

更新日期:2024-07-22

版本号:V 1.0
