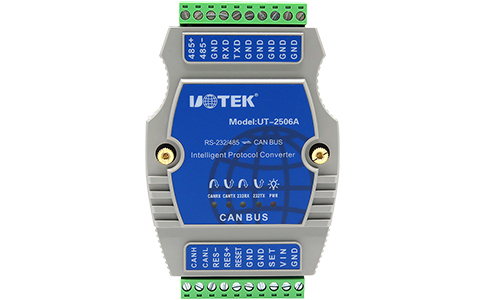

UT-2506A RS-232/485转CAN BUS协议转换器

产品名称:RS-232/485转CAN BUS协议转换器
规格型号:UT-2506A
实现CAN-bus与网络的双向数据传输
支持CAN2.0协议
集成1路CAN-bus通讯接口,支持5Kbps-1Mbps通讯速率
集成1路RS-232/485通讯接口,支持600bps-230Kbps通讯速率

产品概述:

UT-2506A是一款高性能RS-232/485转CAN-bus总线通讯协议转换器。转换器支持RS-232/485和CAN-bus之间的互联互通;RS-232/485支持600-230400bps波特率,CAN-BUS支持5kbps-1Mbps的通讯速率;且转换器支持三种数据转换模式:透明转换、透明带标识转换、Modbus协议转换。进一步扩展了该转换器的应用范围。UT-2506A转换器提供配置工具,用户可以灵活设置UT-2506A转换器的接口参数。工业级高标准设计;CAN通讯接口和系统之间隔离,具备一定的抗干扰和防浪涌能力,广泛应用于工业控制、数据通讯系统。


产品特性:

●  支持CAN-bus与RS-232/485的双向数据传输

●  支持CAN2.0协议

● 集成1路CAN-bus通讯接口,支持5Kbps-1Mbps通讯速率

● 集成1路RS-232/485通讯接口,支持600bps-230Kbps通讯速率

● 提供三种数据转换模式:透明转换、透明带标识转换、Modbus 协议转换

● 工作温度:-40℃ ~ 85℃


产品参数:

产品参数
支持协议支持CAN-bus与RS-232/485的双向数据传输
支持CAN2.0协议
线路集成集成1路CAN-bus通讯接口支持5Kbps-1Mbps通讯速率
集成1路RS-232/485通讯接口支持600bps-230Kbps通讯速率
数据转换模式透明转换、透明带标识转换、Modbus协议转换
工作参数
工作电压12-36V DC
工作电流≤ 150mA@12V
使用环境工作温度-40~+85℃
储存温度-40~+85℃
工作湿度5~95%(无凝露)
储存湿度5~95%(无凝露)
隔离电压1000VDC


订购信息:

订购信息
型号UT-2506A
信号/接口RS-232DB9母头
RS-485接线端子
CAN BUS接线端子
接口保护等级RS-232600W浪涌
CAN BUS±15KV ESD
通讯速率

串口600bps-230.4kbps

CAN口 5kbps-1Mbps

使用环境温度-40/85℃
湿度5-95%
电源有源9-36VDC

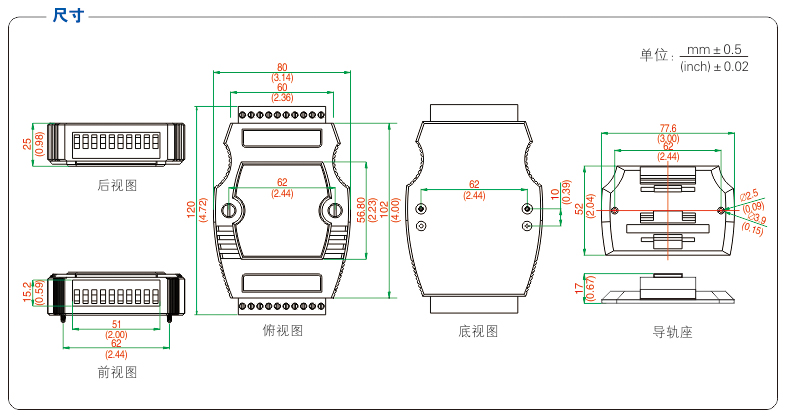

产品尺寸:

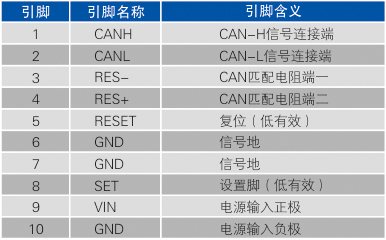

(1)CAN接口定义

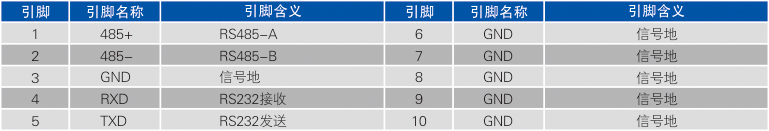

(2)RS-232/485接口定义


UT-2506A 硬件使用说明书

文件大小:560KB

适用产品:UT-2506A

更新日期:2024-07-22

版本号:V 1.0

UT-2506A 调试工具

文件大小:10.5MB

适用产品:UT-2506A

更新日期:2024-07-22

版本号:V 1.0
