产品名称：长线驱动器
规格型号：UT-212
通讯协议：RS-232串口
产品特性：光电隔离
应用等级：工业级
产品概述：
UT-212 RS-232光电隔离长线驱动器或长线收发器或长距光隔转发器，它可以在光隔离的同时将两台异步通信的RS-232设备的通信距离延长至最大12公里。
由于采用了光电隔离技术，完全隔离了两端RS-232设备的电气与地线回路，从而保护通信设备免受电源地线回路和浪涌的干扰损坏，明显地提高了通信系统的可靠性与稳定性，同时由于改变了原来RS-232接口单端传输方式，使用了双线平衡传输，大大增大了通信距离。
UT-212体积小巧，对导线没有特殊要求，不需要外接电源，可以直接插到设备的RS-232接口，使用非常方便。
UT-212系列产品已经被广泛地应用于点到点RS-232通信、多用户终端与主机的联接、RS-232远程控制系统、程控交换机计费终端、卫星接收机。
产品特性：
● 使串行口RS-232的通信距离延长到12公里
● 平衡电流传输，抗干扰能力强
● 采用光电隔离防止地线回路浪涌和浪涌损坏设备
● 隔离电压：2500Vrms脉冲或500VDC连续
● 支持RS-232异步通信标准
● 直接插入RS-232接口，使用方便
● 不需要外接电源
● 使用专用通信线或普通导线即可
● 传输速率可达 57.6kbps
● 全双工或半双工方式、体积小巧
产品参数：
| RS-232C接口 | DB9孔连接器（DTR与DCD短接，RTS与CTS短接） |
| 长距传输线接口 | 使用DB9针连接器 |
| 终端类型 | RS-232C一侧（近端）直接接DTE设备 |
| 使用传输线 | 使用4条铜线传输 |
| 接线方法 | 远端两个DB9针连接器之间2接3、3接2、4接5、5接4 |
| 远端DB9定义 | 3是T-，4是T+、2是R-、5是R+，两只产品相连时是对称的 |
| 供电 | 由TXD、RTS、DTR之一供电 |
| 传输信号 | TXD和RXD双向传输 |
| 接口 | 一端符合EIA RS-232C和CCITT V.24异步协议、另一端使用专用4芯铜线 |
| 连接器 | RS-232一侧使用DB9孔连接器线路一侧使用DB9针连接器 |
| 传输模式 | 异步、全双工或单工 |
| 距离 | 12KM使用24AWG导线@9600BPS 1KM使用24AWG导线@38.4KBPS 100M使用24AWG导线@57.6KBPS |
| 隔离电压 | 2500Vrms脉冲或500VDC连续 |
| 速率 | 最高异步57.6KBPS |
| 电源 | 串口自供电 |
| 重量 | 30g |
| 使用环境 | -40℃ 到 85℃，相对湿度为5%到95% |
| 外形尺寸 | 62mmX34mmX18mm |
订购信息：
| 型号 | UT-212 | |
| 信号/接口 | RS-232 | DB9母头 |
| RS-232 | DB9公关 | |
| 接口保护等级 | RS-232 INPUT | ±3KV ESD |
| RS-232 OUTPUT | ±3KV ESD | |
| 通讯速率 | 300bps-57600bps | |
| 使用环境 | 温度 | -40/85℃ |
| 温度 | 5-95% | |
| 电源 | 无源 | |

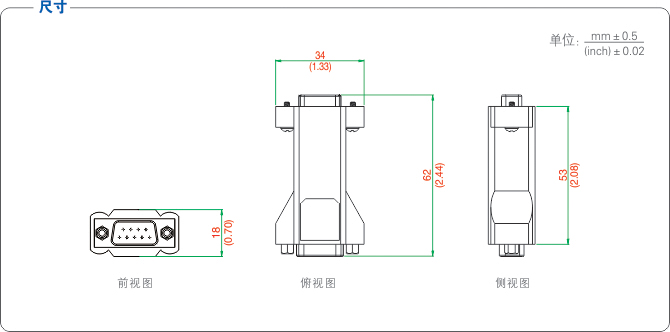

产品尺寸图：
应用领域 ：
●点对点的RS-232通信
●多用户系统
●远程终端
●多用户终端与主机联接
●RS-232远程控制系统
●程控交换机计费终端
●卫星接收机
●远程寻呼台系统
●不共地的RS-232设备间联接

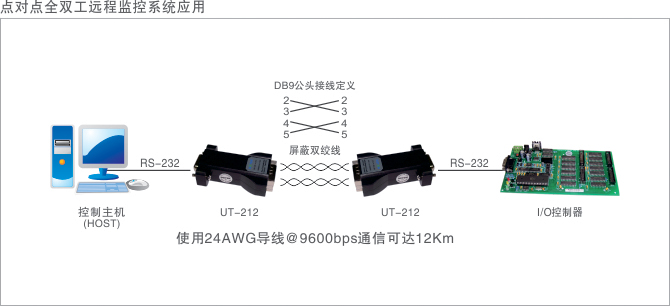

应用领域示意图
