一、什么是CAN-FD
众所周知，CAN是一种用于实时应用的串行通讯协议总线，它可以使用双绞线来传输信号，是世界上应用最广泛的现场总线之一。
CAN-FD 是CAN with Flexible Data rate的缩写，翻译为【可变速率的 CAN】。也可以简单的认为是传统CAN的升级版，其中要说明的是，只升级了协议，物理层没有改变。
二、CAN-FD与CAN区别
CAN与CAN-FD主要区别哪些呢？
1、传输速率不同
CAN：最大传输速率1Mbps。
CAN-FD：速率可变，仲裁比特率最高1Mbps（与CAN相同），数据比特率最高8Mbps。
2、数据率长度不同
CAN的数据域长度，一帧数据最长8字节。 CAN-FD数据域长度，一帧数据最长64字节。
目前的很多应用对于通讯的数据量要求越来越高，对于通讯的速率要求也越来越高，尤其是当速率高于1Mbps的时候，传统的CAN通讯是无法满足的，所以基于这种应用的需求，CAN-FD就应运而生了。
三、宇泰CAN-FD新品发布
出于这样的市场需求，11月28日，宇泰接口/IO事业部全新上市2款CAN-FD新品：UT-6502-FD和UT-6504-FD。
这里以UT-6504-FD为例，向大家简要介绍。UT-6504-FD是集成4 路CAN-FD接口、1路以太网接口的高性能CAN-bus总线通讯转换器。转换器支持10M/100M的以太网网络与5Kbps~5Mbps通讯速率的CANFD-bus互联互通,进一步扩展了CANFD-bus与网络的应用范围。

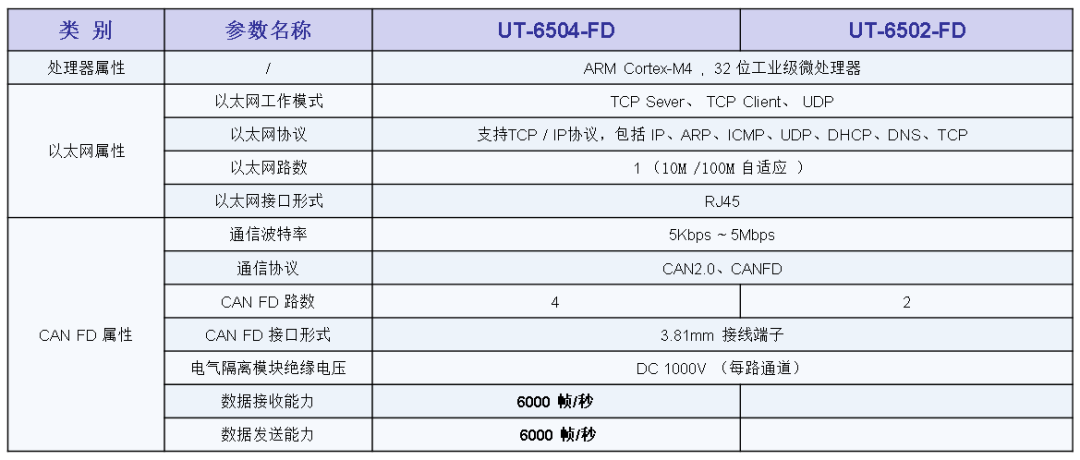

UT-6504-FD与UT-6502-FD参数对比
UT-6504-FD转换器提供 Web 配置界面，用户可以灵活设置转换器的运行参数。工业级高标准设计:通讯接口和系统之间隔离，具备一定的抗干扰和防浪涌能力，广泛应用于工业控制、数据通讯系统、新能源电池包管理系统、储能系统等。

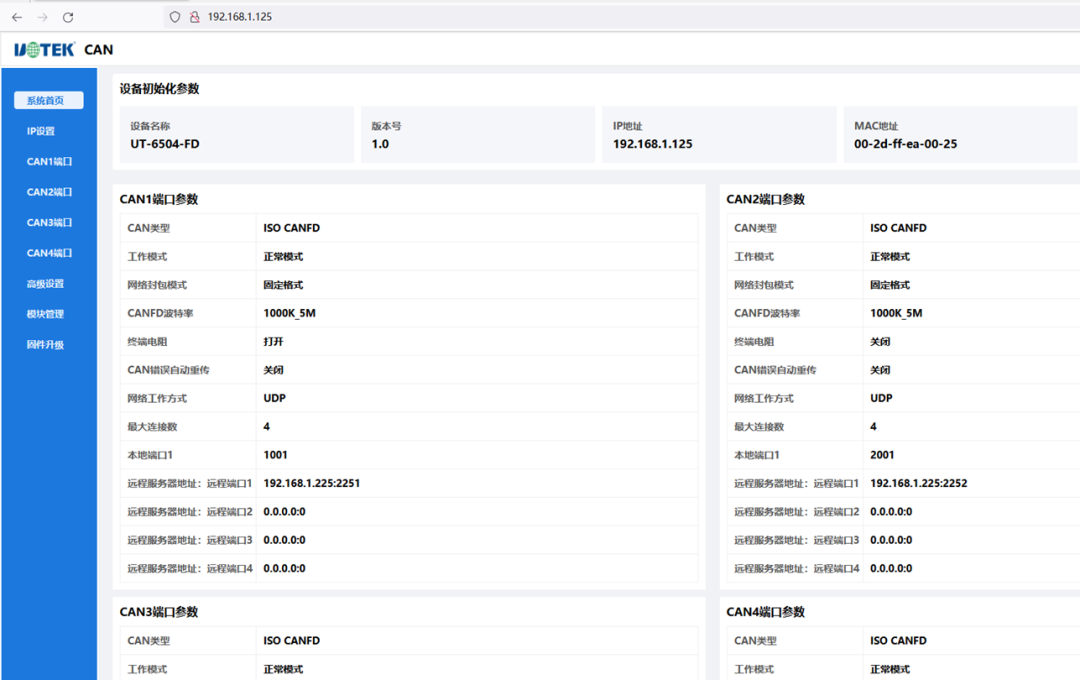

网页配置页面示意

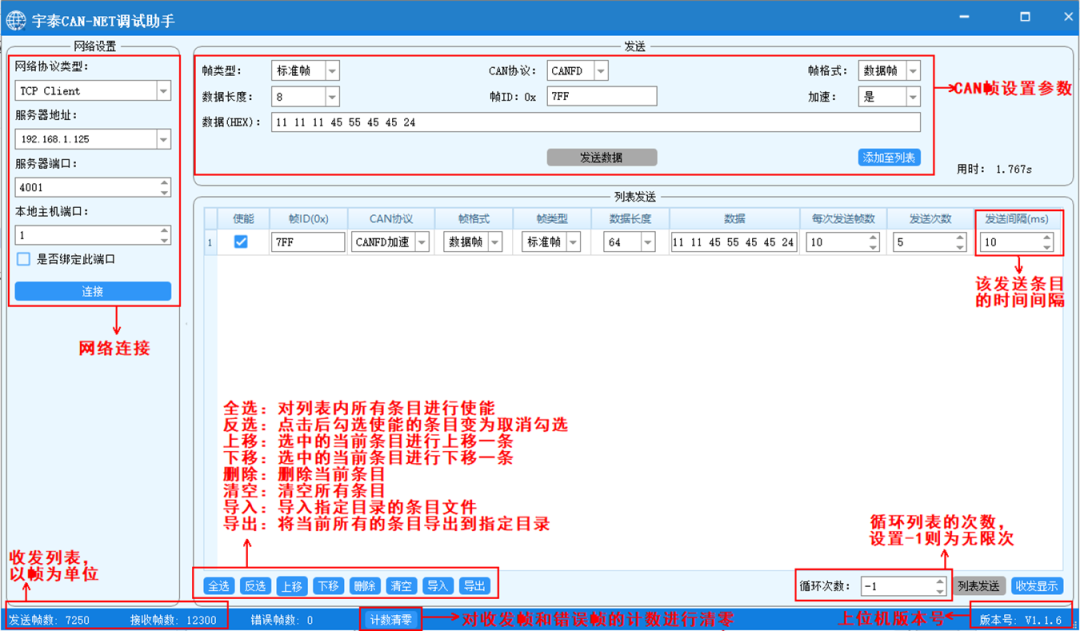

调试助手示意
CAN-FD作为一种性能可靠、功能完善、成本合理的远程网络通信控制方式，集成CAN/CAN- FD控制器的MCU、核心板、工控板及物联网解决方案已经被广泛应用到各个控制系统中，例如：汽车CAN-FD通讯记录与故障分析、高铁列车运行故障检测与排查、地铁列车运行故障检测与排查、风力发电机CAN-FD通讯检测、工业控制设备、电梯控制等领域。
四、新能源行业拓扑

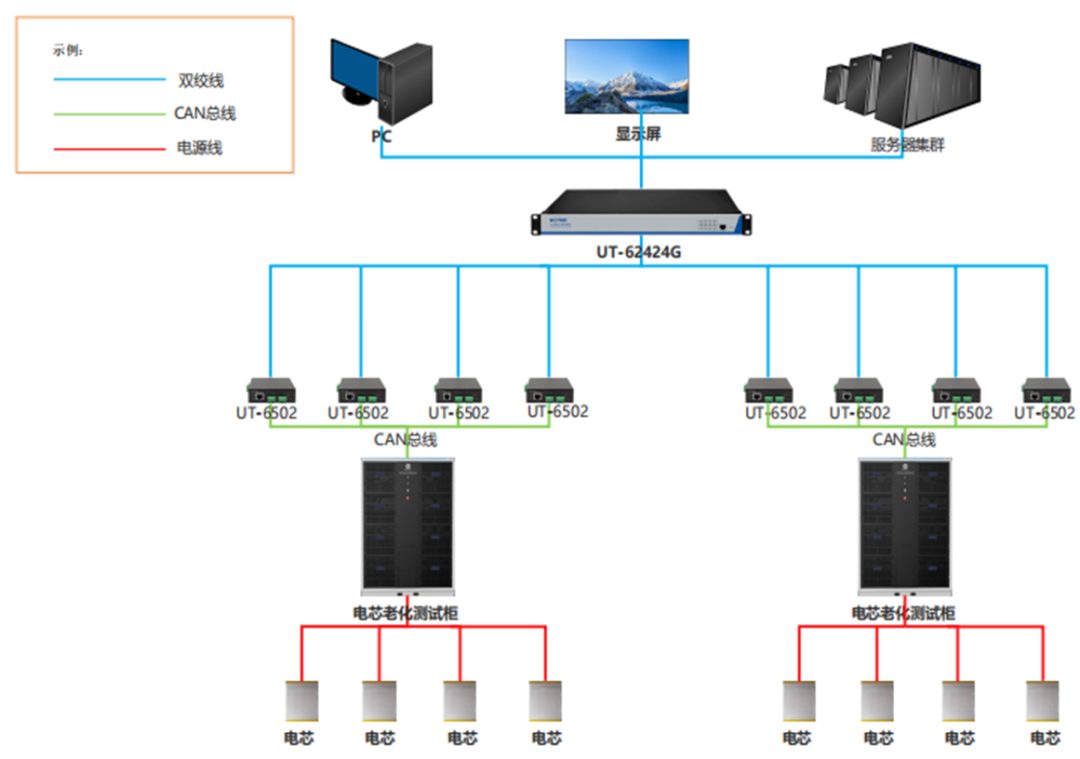

1、新能源案例- 电芯充放电测试方案

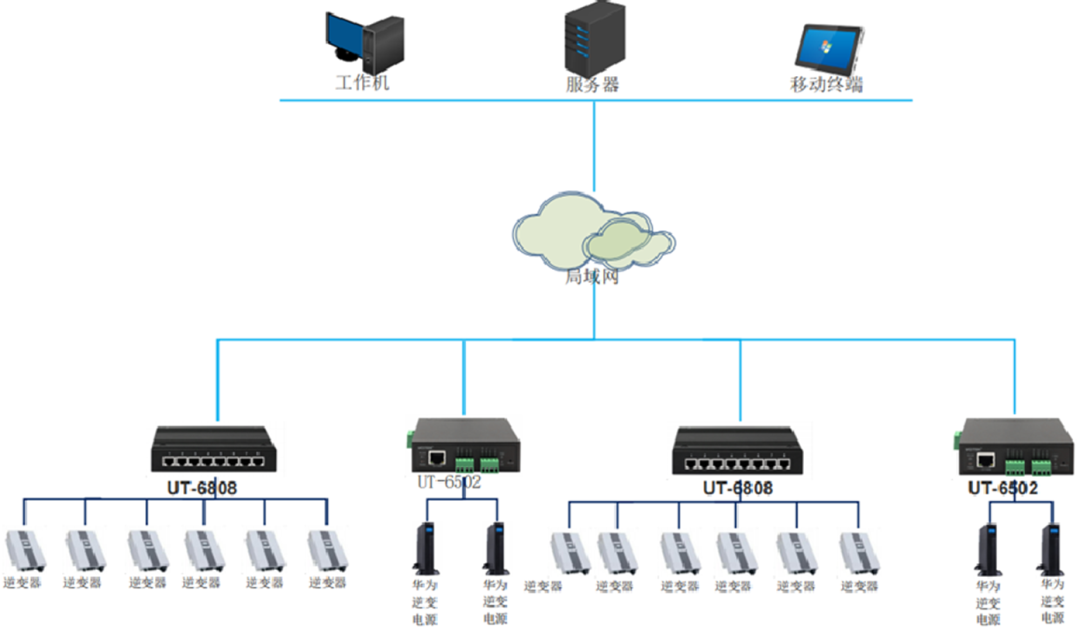

2、储能案例
