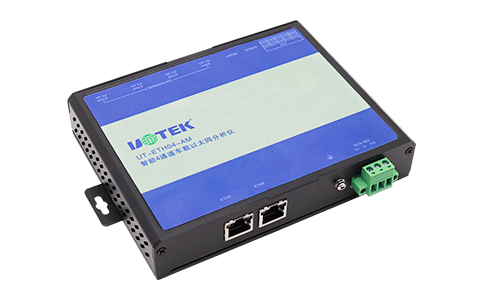

产品名称：车载以太网分析仪
规格型号：UT-ETH04-AM
通道数量：智能4通道
传输速率：千兆
产品概述：
UT-ETH04-AM 是一款高性能多通道千兆车载以太网分析仪，适用于车载以太网数据监控和解析、通信 测试、ECU 刷写、产线升级等多场景下的仿真分析测试。集成 4 路 100/1000BAST-T1 端口和集成 2 路 100/1000BASE-T 标准以太网 RJ45 端口，实现车载以太网和标准以太网的协议转换。在交换机模式下 4 路 车载以太网和 2 路标准以太网可以直接相互通讯，实现对车载以太网节点的捕获分析。在独立网模式下可以 通过 NAT 方式实现 ETH6 标准以太网口跨网段和 4 路车载以太网转发通讯。即可将车载以太所设备的任意 IP 地址和端口号，映射到 ETH6 标准以太网口 IP 地址和端口号，方便解决了现场设备法修改 IP 地址和端口号的 问题。同时 ETH5 标准以太网口具有镜像功能，可用于捕获其余的指定端口数据将数据镜像到镜像端口。 UT-ETH04-AM 设计时充分考虑了工业现场环境的复杂性，从抗干扰角度进行了全方位的硬件设计采用 高性能工业级芯片、大容量 TVS、EMC 的 PCBLayout，这些赋予 UT-ETH04-AM 强大工业应用能力。
产品特性：
支持100/1000BASE-T1(车载以太网)和100/1000BASE-T(标准以太网)之间点对点的数据转换。
支持100/1000BASE-TX 自协商功能。
支持镜像监控模式、可设置主从及速率模式。
支持独立网模式，所有接口进行隔离通信。
深度定制优化系统提供稳定可靠的网络服务功能。
搭载宇泰自主研发的UT-NAT(代理网络机制),无需配置终端实现IP转换功能。
支持系统运行灯、电源指示灯、T1 端口指示灯、RJ45 网络口指示灯等 工作状态指示功能。
支持工作温度范围:-40~85℃;存储温度范围:-40~85℃;相对湿度范围:5%~95%无凝露。
支持宽压供电，支持防反接保护，工作电压：DC9~48V,标准工作电压12V1A。
典型产品应用：

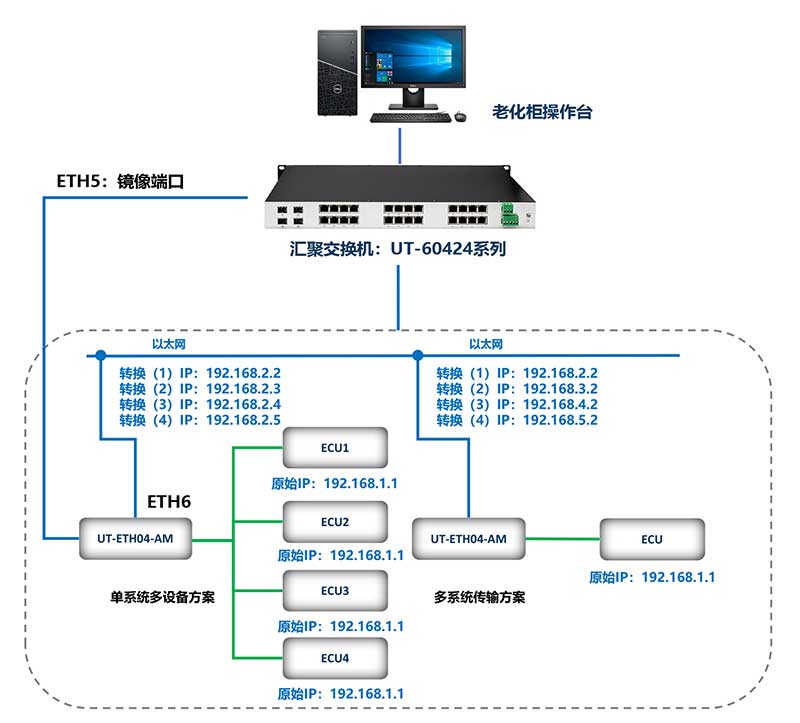

多台同 IP 设备测试方案：
如在产线测试时，同时测试4 台同型号的 ECU，而 ECU 的 IP 地址等参数都一样，传统的测试方法就无法对相同 IP 的设备进行同时测试。此时可以使用宇泰自主研发的UT-NAT（代理网络机制）功能，可以免配置终端，实现ECU批量测试需求，多应用在智能老化柜场景需求当中。

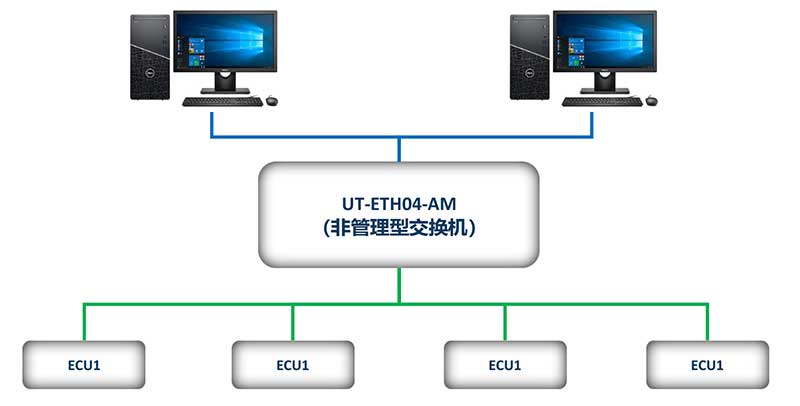

交换机模式：
当把设备的交换机模式开启时，UT-ETH04-AM可作为 6端口千兆交换机。此时设备和我们经常用的非网管型交换机的功能一样。
产品参数：
| 规格类目 | 规格名称 | 规格参数 |
| 操作系统 | 操作系统 | 基于Linux深度定制 |
| 车载以太网 | 通道数量 | 4路 |
| 接口形式 | 专用车载以太网高速连接器（泰科TEMatenet接口） | |
| 通信速率 | 100/1000M自适应 | |
| Master/Slave模式 | 支持车载以太网自适应或手动配置主从模式 | |
| 以太网 | 通道数量 | 3路 |
| 接口形式 | RJ45 | |
| 通信速率 | 100/1000M自适应 | |
| 工作模式 | NAT模式 | 支持将多台相同IP/MAC的ECU虚拟成不同IP/MAC的ECU |
| 交换机模式 | 4路车载以太网和2路普通以太网组成交换机 | |
| 端口镜像 | 支持将车载以太网数据映射至普通RJ45网口检测 | |
| 管理维护 | 支持web配置 | |
| 电气与防护 | 工作电压 | DC9~48V，标准工作电压 12V1A |
| 整机功耗 | ≤12W | |
| 工作温度 | -40°C~+85°C | |
| 外壳 | 金属外壳设计 | |
| 安装方式 | 导轨式、挂耳式 | |
| 指示灯 | 支持显示100/1000BASE-T1的Master/Slave模式、链接状态和数据运行状态等 | |
| 复位按钮 | 可将设备的参数配置恢复为出厂值 | |
| 产品尺寸 | 158mm×122mm×30mm |

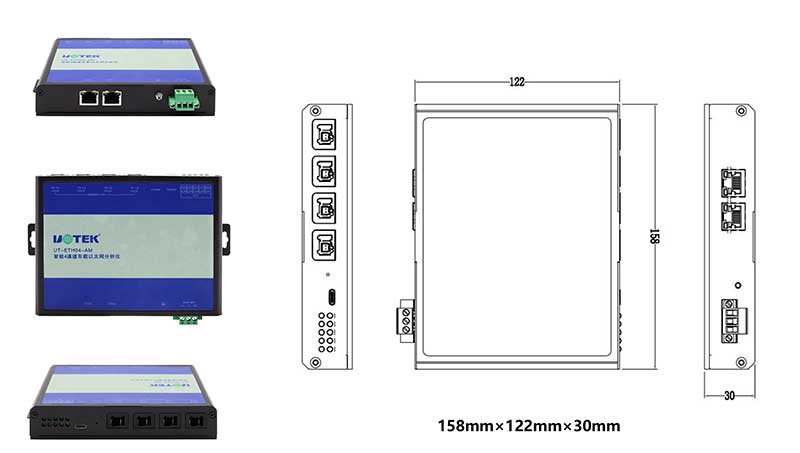

产品尺寸：
