UT-D6808E-CN导轨式8口RS232/485/422串口服务器

产品名称:串口服务器
规格型号:UT-D6808E-CN
通讯协议:RS232/485/422转TCP/IP
端口数量:8口
安装方式:导轨式
产品等级:工业级

产品概述:

产品支持串行终端到 TCP/IP 之间数据转换,内部集成 TCP/IP 协议栈,实现 RS-R232/485/422 串口与TCP/IP 网络接口的数据双向透明传输,使得串口设备能够具备联网功能。内部集成 ARP,IP,TCP,HTTP,ICMP,UDP 等协议。所有程序提供中英文界面,有设置向导,易于操作。 广泛用于工业控制,设备自动化,物联网,环境监控,智能交通,动环监控等领域。


产品特性:

● 采用纯国产高性能主控方案,主控频率高达648Mhz,内存 SDRAM 32M,16M flash 存储:

● 2 个百兆以太网口,双 IP 模式。

● 支持8路 RS-232/485/422串口,实现远程控制功能

● 支持 Reset 键恢复出厂设置

● 支持外置看门狗

● 每路 RS232 串口提供5路信号,包括 RXD,TXD,RTS,CTS,GND

● 每路 RS485/RS422 串口都提供 T/R+,T/R-,R+,R

● 支持自定义波特率

● 支持串口收发指示灯

● 支持 MCP、VCOM 虚拟串口

● 支持串口士4KV 防静电保护,网口1.5KVAC 隔离保护

● 支持 Web 固件升级


产品参数:

规格参数
接口电源接口3Pin 5.08 带锁端子,内置防反接
以太网接口2xRJ45,2x10/100Base-T(x)
串行接口8XRJ45,RS232/485/422三合
LED 指示灯PWR 电源指示灯,RUN 运行指示灯,16个串口收发指示灯
按键1个出厂复位按键 RESET
电源需求输入电压DC 12-48VDC
功耗最大输入功耗:2W
机械特性外壳IP30 防护等级
重量522g
安装方式导轨/壁挂式安装
尺寸(长x宽x高)135mmx100mmx49mm(不含安装件)
传输距离RS-23215m
RS-485/4221200m
工作环境储存温度-40~85°C
工作温度-40~85°C
相对湿度5%~95%(无凝结)
支持协议ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、SNMP、MQTT、MODBUS
工作模式

VCOM、MCP、TCP Server、TCP client、UDP Client、Modbus

TCP Server、 Modbus TCP Client

串口参数接口类型RS-232、RS-485、RS-422
波特率300-921600bps
校验位None、0dd、Even、Mark、Space
数据位7、8
停止位1、2
认证标准EMCEN 55032/24
EMICISPR 32,FCC Part 15B class A
EMS

IEC61000-4-2 ESD 接触6KV,空气 8KV

IEC61000-4-3 RS 3V/m

IEC61000-4-4 EFT 电源2KV,信号1KV

IEC61000-4-5 Surge 电源2KV,信号0.5KV

IEC61000-4-6 CS 3V/m

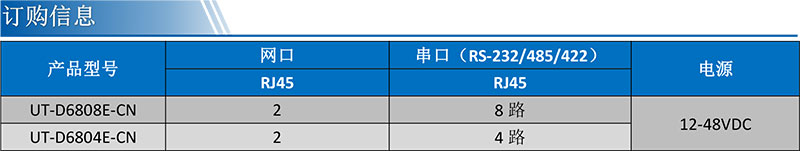

订购信息:

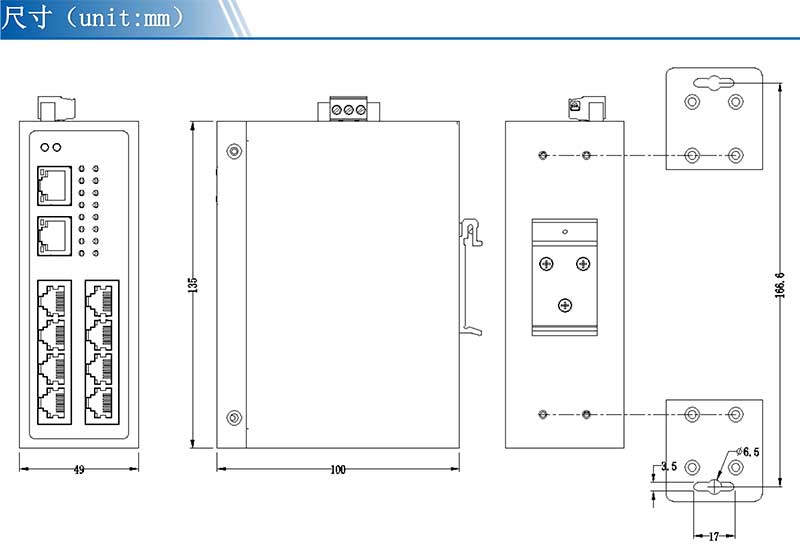

产品尺寸:
