产品名称：USB转RS-485/422光电隔离接口转换器
产品型号：UT-890A-I
标准： 符合 USBV1.1标准EIA RS-485、RS-422标准 ，向后兼容2.0
USB信号： VCC、DATA+、DATA-、GND、FG
工作方式 ：异步工作、点对点或多点、2线半双工、4线全双工
产品概述：
UT-890A-I是一款通用的USB/RS-485/422转换器，无需外加电源、内置光电隔离器及DC/DC电源隔离模块。兼容USB、RS-422、RS-485标准，能够将单端的USB信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器及放电管，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬态电压抑制器及放电管，正常情况下TVS管及放电管呈高阻状态，当TVS管及放电管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHTNING)和ESD，提供每线1500W的雷击、浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输，RS-422、RS-485端通过RJ-45及DB9公头的连接器连接。转换器内部带有零时自动收发转换，独有的I/0电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)无需跳线设置实现全双工(RS-422)、半双 工(RS-485)模式转换，即插即用。确保适合一切现有的通信软件和接口硬件。
UT-890A-I光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个RS-422或RS-485接口设备，数据通讯速率300-128000bps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-422、USB到RS-485转换。
产品特性：
●标准：符合 USBV1.0、1.1、2.0标准，EIA RS-485、RS-422 标准
●USB信号：VCC、DATA+、DATA、GND、FG
●RS-485 信号：T/R+、T/R-、SGND
●RS-422信号：T/R+、T/R-、RXD+、RXD-、SGND
●工作方式：异步工作、点对点或多点、2线半双工、4 线全双工
●方向控制：采用数据流向自动控制技术，自动判别的控制数据传输方向
●波特率：300bps-921.6Kbps，自动侦测串口信号速率
●负载能力：支持到多点每台转换器可允许连接32个RS-422或RS-485接口设备
●传输距离：RS-485/422端1200米(9600bps 时)，USB日不超过5米
●接口保护：士1kV浪涌保护、士15KV静电保护、EFT500V保护
●隔离度：USB信号与 RS-485/422信号隔离，隔离电压2500VRMS 500VDC 连续
●接口形式：USB端A类接口公头，DB9公头的连接器连接
●信号批示：2个信号指示灯发送(绿色 TXD)或接收(黄色RXD)1个电源指示灯(红色 POWER)
●传输介质：双绞线或屏蔽线
●外形尺寸：1500mm*36mm*16mm(长*宽*高)
●使用环境：-40℃到 85℃，相对温度为5%到 95%
●传输距离发：0-1200 米
●支持 Win2000/2003/2008/2012/xP/Vista/7/8/8.1/10/11/CE/Mac/Linux等

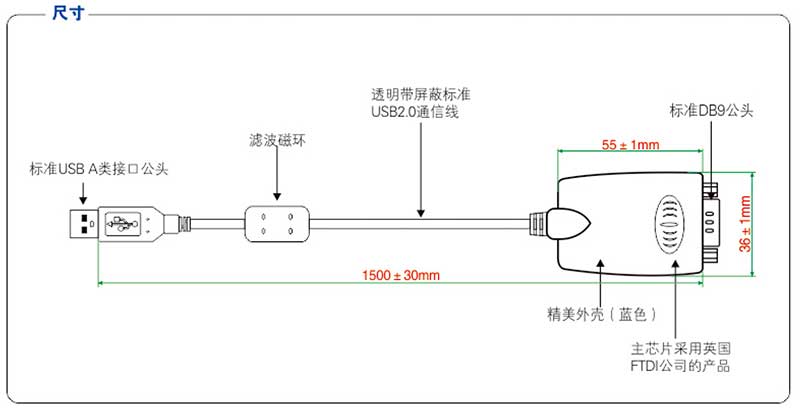

产品尺寸：
