工业协议转换器_UT-50202 Modbus-RTU/ASCII转 ProfiNet 协议转换器

UT-50202 Modbus-RTU/ASCII转 ProfiNet 协议转换器

产品名称:协议转换器
规格型号:UT-50202
端口数量:32口
转换协议:Modbus-RTU/ASCII转 ProfiNet
应用等级:工业级

产品概述:

UT-50202是一种 Modbus-RTU/ASCII 转 ProfiNet 协议转换器。它能够实现Modbus-RTU/ASCII 到 ProfiNet 协议的转换。具有 RS485/RS232/RS422 接口支持ModbuS-RTU/ASCII的设备都可以使用本产品实现与工业总线 ProfiNet 的互连。如: PLC、DCS、分布式 I0、变频器、扫描枪、电机启动保护装置、智能高低压电器、电量测量装置、智能现场测量设备及仪表等。


产品特性:

安装方式:35mm 标准导轨安装

尺寸:100*80*30mm

支持标准的 ProfiNet I/0 Device V2.3

ProfiNet 数据区:输入最大 1440 字节,输出最大 1440 字节。

支持 RT(同步),不支持 IRT(等时同步)、MRP(介质冗余协议)、MRPD(介质路径规划冗余)功能。

最大槽位:32个

串口隔离:光耦隔离、电源隔离

串口数量:支持双串口 RS485/RS232/RS422,2串口独立工作

串口终端电阻:需外置 1202 电阻。

串口协议:支持 Modbus-RTU/ASCII 主站协议。

串口参数:支持 300-460800 波特率,支持无、奇、偶校验

串口支持的 Modbus 站点数:32个(受槽位限制)

支持的 Modubs 功能码:01/02/03/04/05/06/15/16

工作电源:9-36VDC 输入,标称24VDC

工作温度:-40~85℃

环境湿度:5%-95%(无冷凝)

防护等级:IP40

安规认证:

EMC:EN55032/35

EMI:FCC Part 15, CISPR 32 class A

EMS:IEC(EN)61000-4-2(ESD)接触6KV/空气8KV

IEC(EN)61000-4-3(RS)80MHz 至 1GHz 10V/m

IEC(EN)61000-4-4(EFT)电源 2KV/信号 1KV

IEC(EN)61000-4-5(Surge)电源共模 1KV 差模 0.5KV/信号 500V

IEC(EN)61000-4-6(CS)10V

IEC 60068-2-27(Shock)

IEC 60068-2-32(Freefall)

IEC 60068-2-6,IEC 60068-2-64(Vibration)

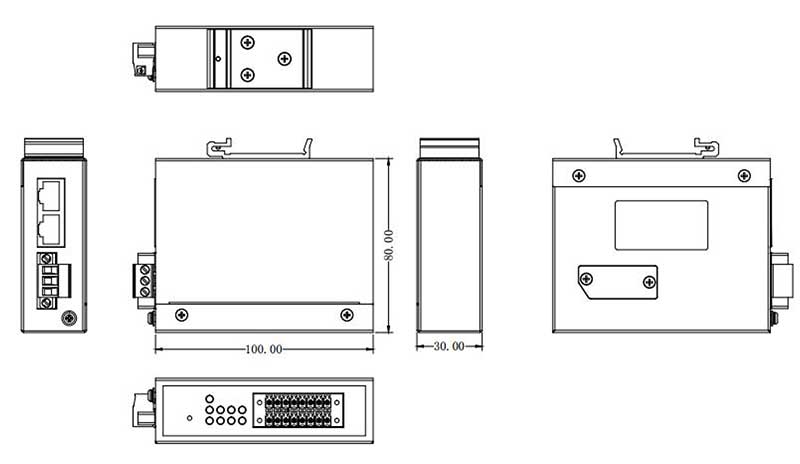

产品尺寸:


UT-50202 产品规格书

文件大小:362KB

适用产品:UT-50202

更新日期:2025-03-13

版本号:V1.0

UT-50202 产品说明书

文件大小:227KB

适用产品:UT-50202

更新日期:2025-03-13

版本号:V1.0

UT-50202 配置使用说明书

文件大小:2265KB

适用产品:UT-50202

更新日期:2025-03-13

版本号:V1.0
