一、 项目背景
由中建四局承建的淮安天合光能年产15GW光伏电池组件二期工程。该项目位于淮安市经济技术开发区，分为组件及电池两个厂区，总占地面积约55.18万平方米，建设内容包含组件及电池生产车间，仓库、动力站等配套设施，是2023年江苏省重大项目。项目建成后，将形成良好带动能力，服务淮安完善新能源产业布局，加快产业结构升级，建设成为江苏省光伏电池集聚发展的重要生产基地。
二、项目需求
本项目涉及电池仓的监控设备与上游中控室监控系统建立起工业通信网络，具体需求为：
1、具备将电池仓内监控设备数据传输至监控服务器。
2、提供各模块所需的电口和光口，支持协商速率以及支持监控摄像头POE供电。
3、传输的实时性、准确性、可靠性，满足接入监控系统和管理需求。
4、安装电池仓内具备较强的抗电磁干扰性、高低温等恶劣的现场环境。
三、解决方案
1.解决方案简述
根据本项目对接网络安全监控系统的网络通信接入需求，我们推荐使用UT-62424G系列28口全千兆网管型以太网交换机和UT-6410GM-POE系列10口全千兆网管型POE以太网交换机组合方案。UT-6410GM-8GT2GSC-POE具备将为球形监控摄像头提供POE供电需求。将视频监控数据的实时高效、准确地传输至网络存储服务器以及客户端显示，确保数据的实时性和准确性，从而满足工业现场监控和管理的需求。
2.方案网络拓扑
宇泰科技通信解决方案应用拓扑图
3.方案优势
（1）环网结构设计：采用环网结构设计，在网络出现故障时仍能自行重构，保证系统安全可靠。
（2）大口数大吞吐量：提供全千兆网络接入，最多可支持28路千兆接口，最大可支持12路千兆光纤接口，增强了网络扩展的灵活性。
（3）较强的抗干扰能力：具有对电磁和射频干扰抑制能力，在传输过程中不受电磁和射频噪声的影响。
四、应用效果
1、设备接入

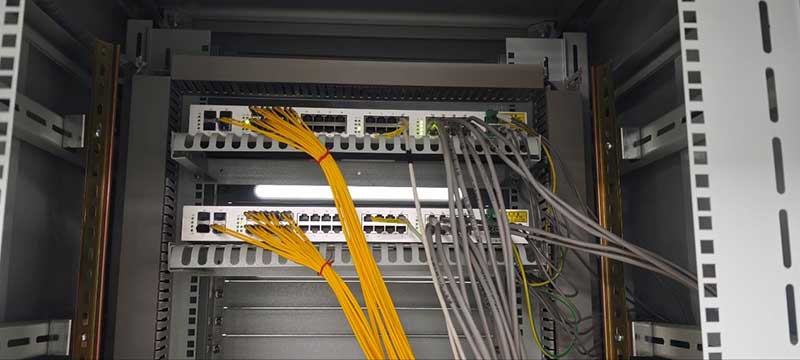

UT-62424G系列产品应用于该项目机柜
UT-6410GM-8GT2GSC-POE产品应用于该项目机柜
五、应用效果：

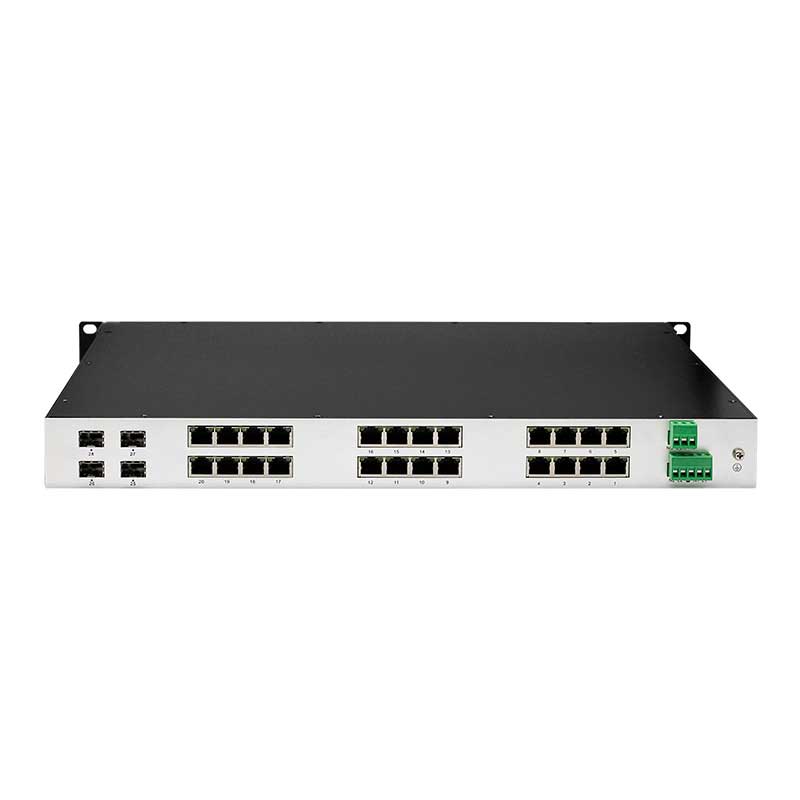

UT-62424G系列
28口全千兆网管型以太网交换机
●支持千兆以太网口和光口的多种不同组合
●支持IGMP Snooping过滤多播封包
●支持IEEE 802.1Q VLAN便于简易网络规划
●支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加网络稳定性
●支持STP/RSTP和MSTP网络冗余及SNMPv1/v2v3
●支持支持链路聚合，优化网络带宽
●支持访问控制列表（ACL）增强灵活度及网络管理安全性
●支持端口镜像功能，便于在线调试
●支持端口限速广播风暴抑制组播风暴抑制未知单播风暴抑制
●支持3层交换功能(静态路由/Rip/OSPF/VRRP)，进行跨网段数据传送
●支持电源，端口异常状态继电器输出告警功能
●支持宽温工作，工作温度范围为：-40℃~85℃

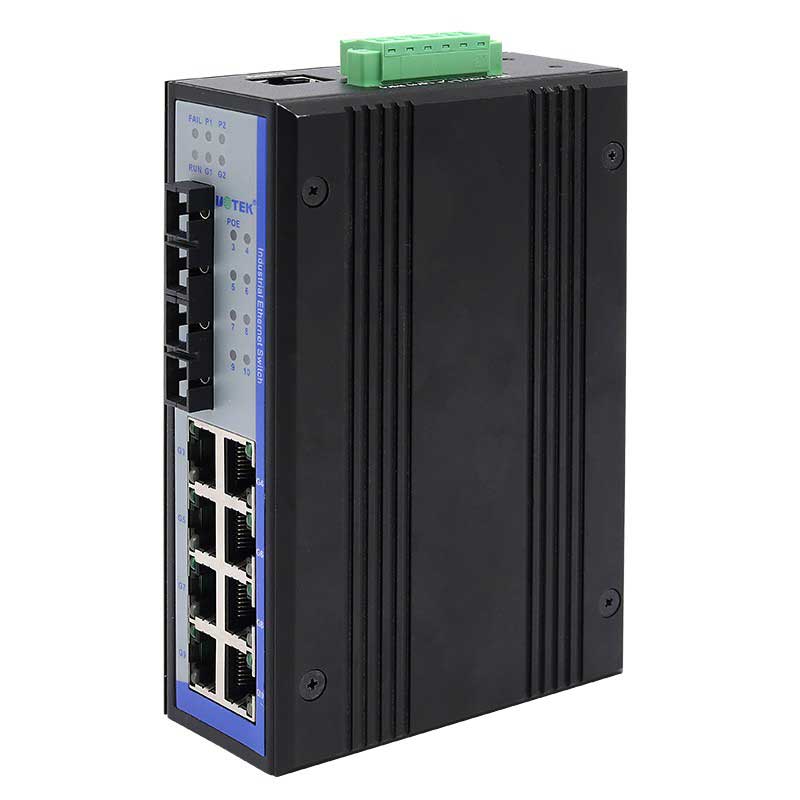

UT-6410GM-POE系列：
10口全千兆网管型POE以太网交换机
●支持8路POE管理功能
●支持快速以太网口和光口（支持ST/FC/SC/SFP接口类型）的多种不同组合
●支持IGMP Snooping过滤多播封包
●支持IEEE 802.1 Q VLAN便于简易网络规划
●支持QoS (IEEE 802.1 p/1 Q）及TOS/DiffServ增加网络稳定性
●支持STP/RSTP和MSTP网络冗余及SNMPv1/v2/v3， 确保网络安全管理
●支持UT-Ring环网功能
●支持IEEE802.1x
●支持链路聚合，优化网络带宽
●支持访问控制列表（ACL）增强灵活度及网络管理安全性
●支持端口镜像功能，便于在线调试
●支持端口限速、广播风暴抑制、组播风暴抑制、 未知单播风暴抑制， 确保网络稳定性
●支持电源、端口、UT-Ring异常状态继电器输出告警功能
●支持宽温工作，工作温度范围为： -40-75℃
