一、 项目背景
江苏安靠智电股份有限公司创建于2006年，主要致力于高压及超高压电缆附件、GIL、 智慧模块化变电站及相关产品的研发和生产，并以上述产品为基础，构建服务未来能源体系的先锋输变电系统，为客户提供智慧输变电系统整体解决方案。公司致力于电力技术创新，以“改变电力传统技术，推动城市和能源发展”为企业使命。
2022年，安靠将开启第四个五年发展：GIL，创造电网输电“大动脉”，对传统城市架空线进行入地改造，有效盘活土地资源，提升城市形象，助力区域规划，解决城市负荷中心电能输送难题，智慧模块化变电站，世界首创“开变一体机”，缔造城市能源“新心脏”，释放被传统变电站占用的大量土地资源，节约空间，快速灵活，绿色环保，实现能源智慧管理，优化电网结构。
未来，安靠将用首创的先锋输变电系统全新思想和概念，引领电网发展，构建以先锋输变电系统为核心“双碳”中枢生态圈，打造先锋输变电系统产业链和新型电力服务产业链，为全球能源互联网建设做出积极贡献！
二、 项目需求：
项目现场主要使用到的设备包括RS-232设备、交换机、PLC、串口服务器、PC、服务器等设备。该项目主要是负责传输电力系统中传输的各种数据和监控信息，通过通信设备将相关信息接入到管理信息系统中统一监控、管理。对于通信设备的要求包括以下几点：
能够适应潮湿、高低温等恶劣的工业现场环境
有效防御光伏发电EMI/EMS干扰；
严格的MTBF无故障工作时间；
对环形拓扑网络的有力支持；
设备管理简单，方便运维。
三、 解决方案：
1.解决方案简述：
宇泰基于客户现场需求，对客户需求分析，使用UT-62424G-16GT8GP-BNA作为核心交换机，对前端数据进行汇总传送到后端服务器，前端接入交换机采用UT-6410GCM-8GT2GP作为连接，拥有良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作，内置了看门狗供电，在设备异常情况下，在无人干预下，自动重启设备，使设备可运行，用于连接前端数据各种传感器的数据采集，使用环网将前端交换机和核心交换机连接起来，组成冗余网络，防止因传输断线导致数据丢失。

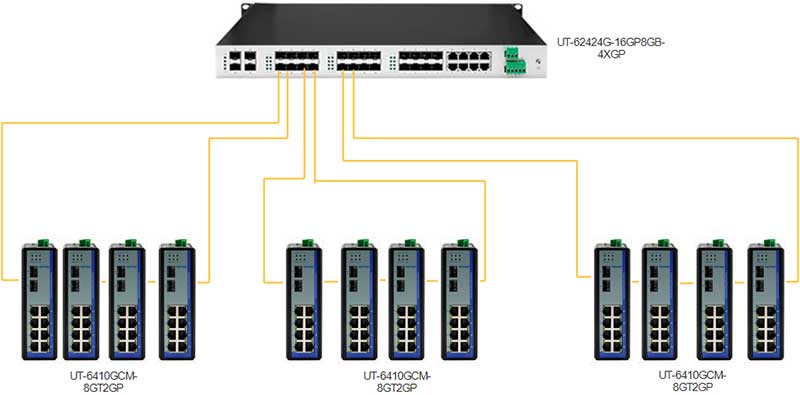

2.方案网络拓扑：
3.方案优势：
工业级设备，支持宽温、防尘、防潮，IP40防护等级，适用与工业环境
抗强电磁干扰。可有效防御高压交流电场、静电场、电弧、可控硅等干扰
设备高稳定性和可靠性，在强电磁干扰环境下确保数据零丢包，实时传输数据
设备网络传输可靠，保障现场数据传输到控制中心的完整性、有效性
宇泰工业级网络传输设备，至少300000无故障工作时间

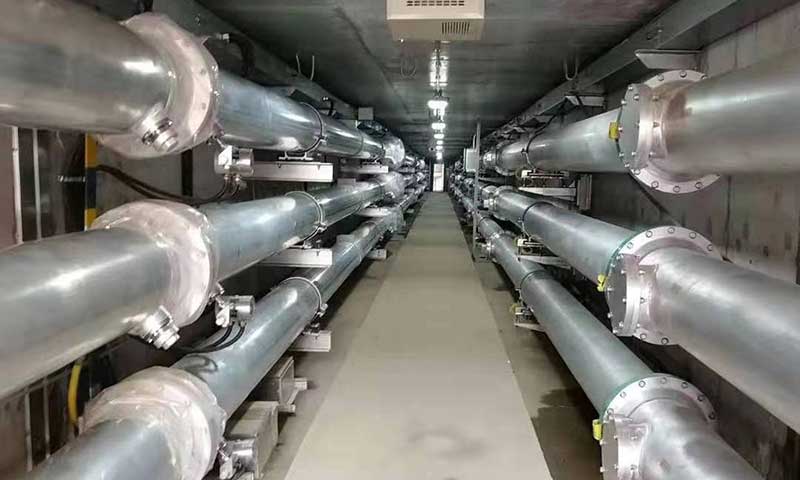

四、 应用效果：
五、 相关应用产品：

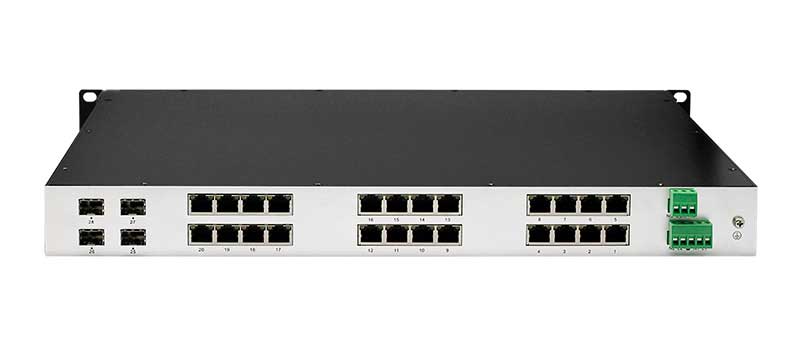

UT-62424G系列
28口全千兆网管型以太网交换机
●支持千兆以太网口和光口的多种不同组合
●支持IGMP Snooping过滤多播封包
●支持IEEE 802.1Q VLAN便于简易网络规划
●支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加网络稳定性
●支持STP/RSTP和MSTP网络冗余及SNMPv1/v2v3
●支持支持链路聚合，优化网络带宽
●支持访问控制列表（ACL）增强灵活度及网络管理安全性
●支持端口镜像功能，便于在线调试
●支持端口限速广播风暴抑制组播风暴抑制未知单播风暴抑制
●支持3层交换功能(静态路由/Rip/OSPF/VRRP)，进行跨网段数据传送
●支持电源，端口异常状态继电器输出告警功能
●支持宽温工作，工作温度范围为：-40℃~85℃
UT-6410GCM系列
10口全千兆网管型以太网交换机
● 支持以太网口和光口(支持ST/FC/SC/SFP接口类型)的多种不同组合
● 支持IGMP Snooping过滤多播封包
● 支持Web可选100Base-FX、1000Base-X模式类型配置
● 支持IEEE 802.1Q VLAN便于简易网络规划
● 支持QoS实现实时流量分类和优先级
● 支持STP/RSTP/MSTP及ERPS网络冗余功能，防止网络风暴
● 支持UT-Ring私有环网功能
● 支持SNMPv1/v2/v3，用于不通级别的网络管理
● 支持 trap及RMON，便于灵活的网络监控
● 支持IEEE802.1x认证功能
● 支持链路聚合，优化网络带宽
● 支持端口隔离及ACL，增强网络管理的灵活度及安全性
● 支持端口镜像功能，便于在线调试
● 支持DHCP Server，用于分配不同策略的IP地址
● 支持端口限速广播风暴抑制组播风暴抑制未知单播风暴抑制
● 支持LLDP、Link flap、UDLD、DDM及环路检测相关链路检测功能
● 支持宽温工作，工作温度范围为：-40~75℃
