一、项目背景：
延长石油源远流长，1907年钻成中国陆上第一口油井，结束了中国陆上不产石油的历史。1944年毛泽东同志题词“埋头苦干”予以鼓励。
陕西延长石油（集团）有限责任公司是集石油、天然气、煤炭等多种资源高效开发、综合利用、深度转化为一体的大型能源化工企业，排名世界500强企业第257位。
杏子川采油厂年产80万吨原油，是延长石油集团旗下的主力采油厂。为了提升生产及管理效率，该集团投资建精心打造物联网智能管控平台涵盖了油井智能计量系统、远程监控系统以及物联网系统等重要组成部分。完成数字化转型后，该物联网智能管控平台可大幅提升工作效率的同时，显著降低员工的劳动强度和安全风险。
宇泰科技工业通信产品UT-930、UT-6801S-GW以其卓越的性能，成为该油田物联网建设的主力通道产品，为油井设备与物联网平台建立起可靠的传输通道。
二、项目需求
1、要求实现远程实时获取油井内所有设备的工作状态及能耗情况，必要时能对油井内的设备进行配置或者控制。
2、采油厂内的油井布局分散，油井内各种设备及传感器的状态信息彼此孤立，只能到达就地了解，无远程获取或控制设备。油井之间的地质情况复杂，布线成本高，且易被损坏。
3、如何短时间内实现低成本、高可靠、低功耗的窄带通信网，是解决问题的关键。
三、解决方案
1、解决方案概述
方案采用宇泰科技zigbee设备UT-930在方圆500米内组成星型网络，将分布在采油厂内不同区域的抽油数字化智能装置通过zigbee无线网络连接起来，保证无线网络内的所有设备实现数据互通。UT-6801S-GW实时采集抽油数字化智能装置箱内的所有设备的Modbus RTU设备的信号，并通过zigbee网络实现稳定传输。

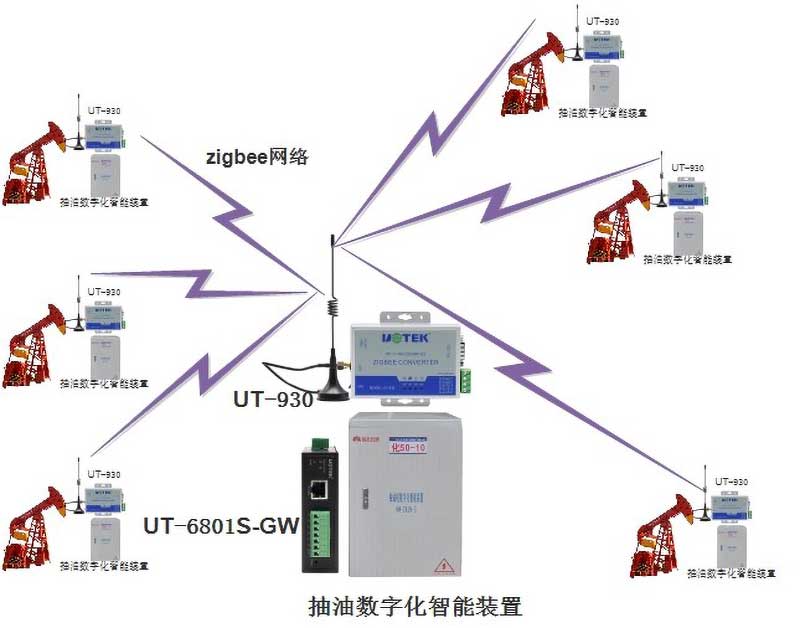

2、方案网络拓扑图
方案以宇泰科技zigbee设备UT-930在方圆500米内组成zigbee星型网络。每台抽油数字化智能装置配置一台UT-930作为无线传输的通道，中心区域的UT-930（中心协调器）汇聚来自周边6台UT-930（终端节点）的发送过来的数字信号。
3、方案优势
使用宇泰科技UT-930 zigbee无线通信模块，相较于传统的布线方式，可以快速完成窄带物联网的部署，成本低廉，维护方便。宇泰科技 UT-6801S-GW 强大的数据采集能力，单台设备实现了对抽油数字化智能装置内所有设备信号的有效采集。
四、应用效果
抽油数字化智能装置(终端设备)位于抽油机附近，工作在UT-930的终端模式下；抽油数字化智能装置(汇聚端)位于控制机房附近，UT-6801S-GW 负责数据采集，UT-930工作在的中心协调器模式下，与6台UT-930（终端模式）实现组网。

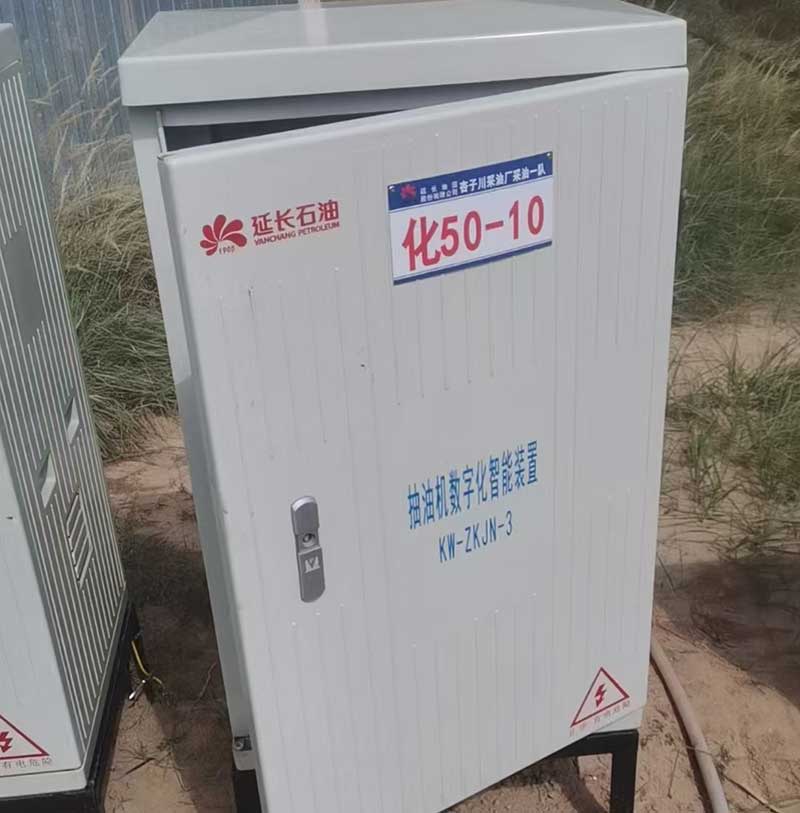

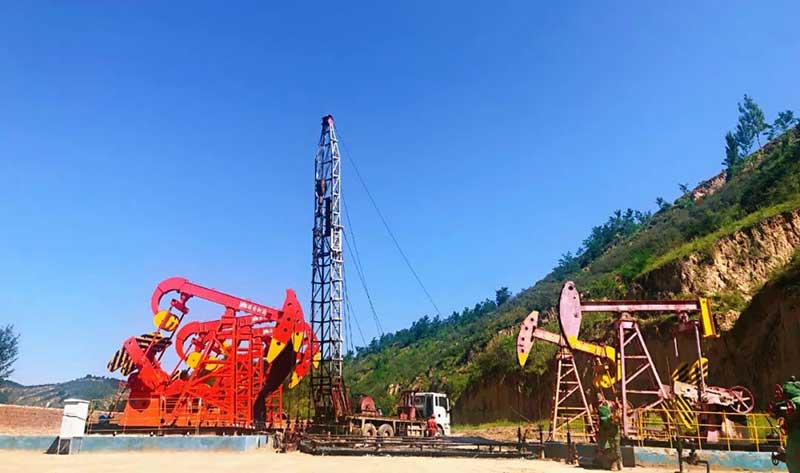

采油厂工作现场
采油厂工作现场

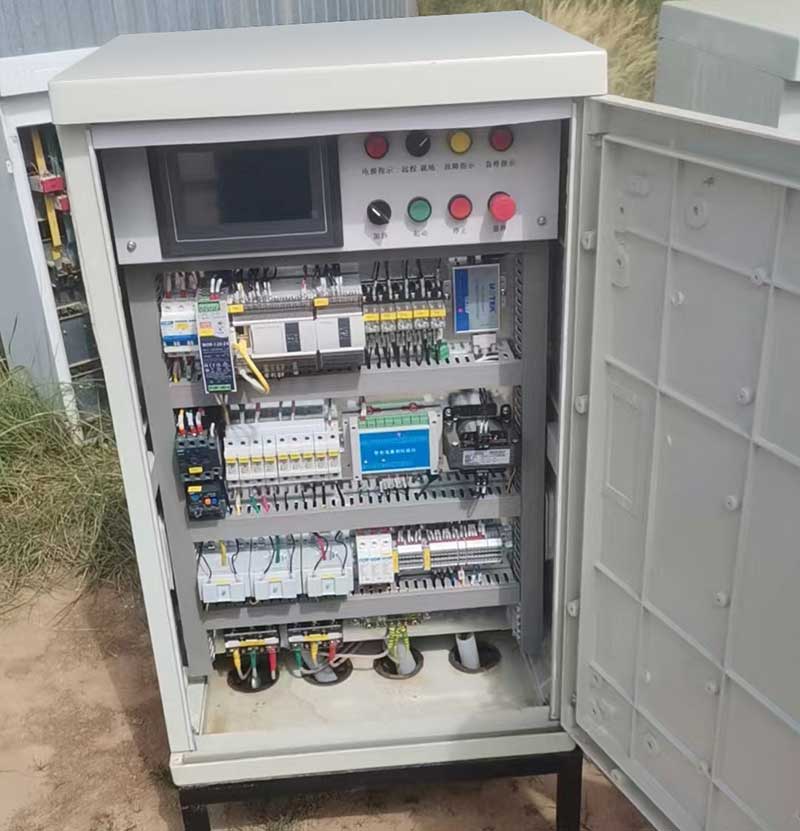

抽油数字化智能装置（终端）

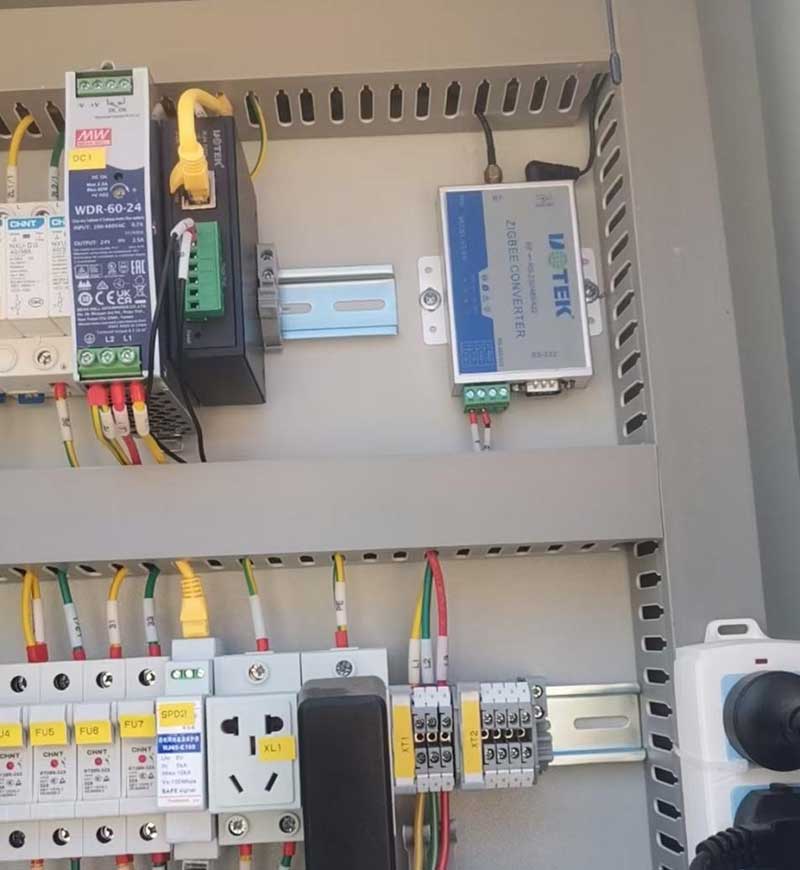

宇泰科技UT-930、 UT-6801S-GW应用于抽油数字化智能装置（终端）
宇泰科技UT-930、 UT-6801S-GW应用于抽油数字化智能装置（终端）
五、相关应用产品

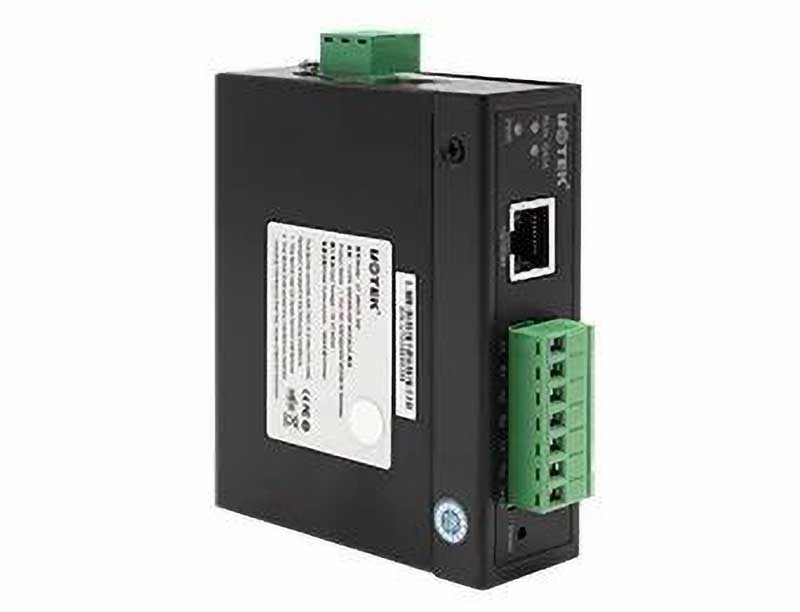

UT-6801S-GW Modbus 网关
采用金属外壳，多种安装方式设计，适合于工控现场的应用
宽电源输入（12~57.6VDC），适用不同现场供电方式
有1个RS232RS485RS422串口
支持较宽波特率范围300-921600bps,适用不同设备间的应用
支持多种操作模式:Modbus RTU Master /Slave, Modbus TCP Master/Slave
支持升级Web固件升级,方便不同场合特殊应用

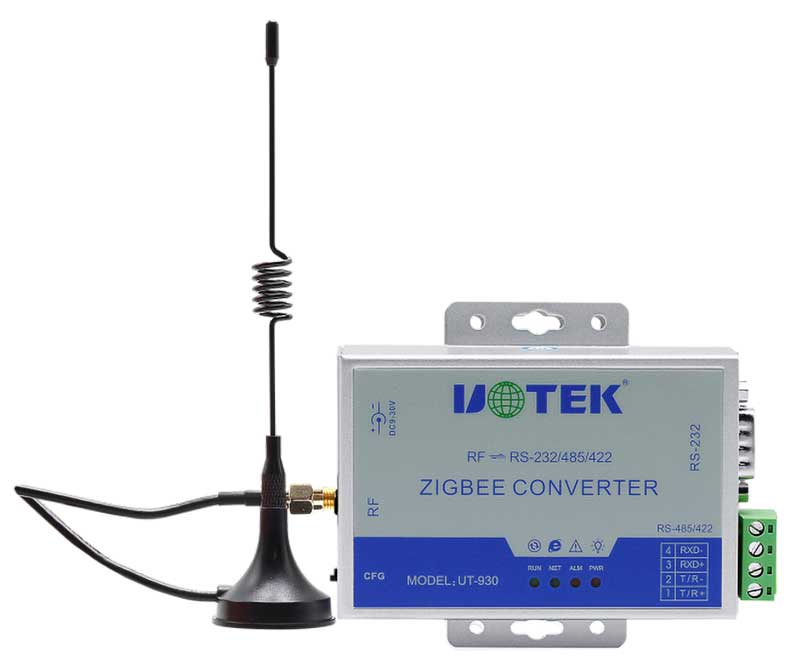

UT-930系列zigbee 2.4G转RS-232/485/422无线通信模块
载波频率：2.4GHz ISM 全球免费频段，频率区间 2400M-2485M 之间
调制方式：DSSS 直序扩频
无线信道：16 个
信道检测：CSMA/CA
网络拓扑：星型、树型、链型、网状网
单网容量：65535 个节点
发送模式：广播发送或目标地址发送
传输速率：1200-115.2Kbps 可设置
传输距离：无线 2.4GHz载波 2000 米（空旷距离）
接收灵敏度：-105dbm；发射功率：25dbm
发送模式：广播发送或目标地址发送
工作环境：-40～85℃,相对湿度为 5%到 95%
工作电源：DC9V-30V 150mA（max）
