应用案例丨宇泰科技工业交换机应用于连云港灌云储能风电项目

2024-08-09


风力发电的整个过程较传统的火力发电而言要更加的复杂,风力发电场从风机发电-升压箱变-汇流-升压站中压母线--主变压器-升压站高压母线--高压出线--电网并网,中间需要经过两次升压后并入电网,电气设备的数量和种类比较多,任意环节出现故障都会影响风力发电场的正常运行。因此,需要在风力发电场的各个环节设置保护和测控装置,监测风电场的运行状态。

此外,风力发电场一般地处偏僻,安装比较分散,环境也比较恶劣。因此,风电场需要一套远程监控系统,便于运维人员更有效的管理风电场运行。

风电电力监控系统则是通过集中监控、实时数据采集与显示、故障预警与处理、功率管理与优化以及生产报表与统计分析等功能,确保风机的安全稳定运行,提高发电效率,降低运营成本,为实现节能减排目标提供支持。

由于风力发电场一般占地面积比较大,设备分散,因此,整套监控系统对数据通讯可靠性和实时性提出了更高的要求。


一、项目客户需求:


风力发电场监控系统拓扑图(示意图)

本项目涉及直流汇流箱、逆变器、箱变等设备产生的数据信息与上游中控室电力监控系统、网络安全监控系统建立起工业通信网络,具体需求为:

1、具备将直流汇流箱、逆变器、箱变等数据传输至Rackserver服务器。

2、将各直流汇流箱、逆变器、箱变等数据各独立模块数据接口进行汇集接入中控室。

3、提供各模块所需的电口和光口,支持协商速率。

4、传输的实时性、准确性、可靠性,满足接入电力监控系统、网络安全监控系统和管理需求。

5、具备较强的抗电磁干扰性、高低温等恶劣的现场环境。

二、解决方案:

1、方案概述:

根据本项目对接入电力监控系统、网络安全监控系统的网络通信接入需求,我们推荐使用UT-62424G系列28口全千兆网管型以太网交换机方案。UT-62424G-16GT8GB4GP-BND具备将直流汇流箱、逆变器、箱变等数据的实时高效、准确地传输至上位机软件的功能,确保数据的实时性和准确性,从而满足工业现场监控和管理的需求。

2、方案拓扑:

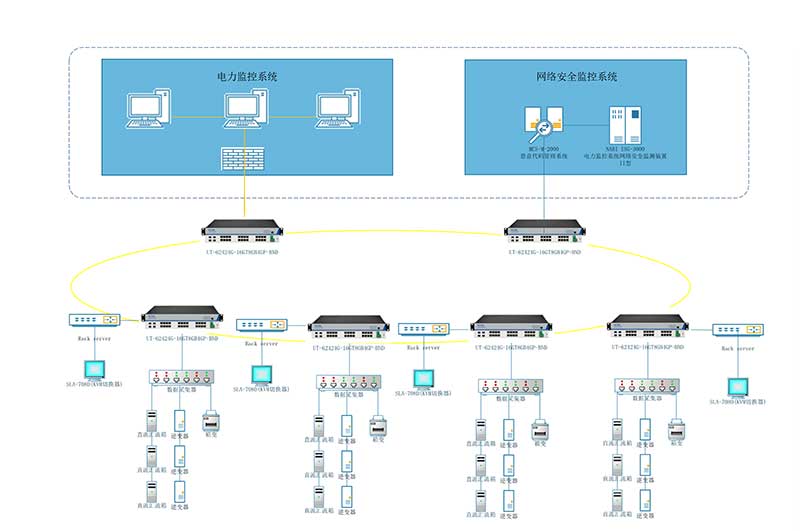

宇泰科技工业以太网通信解决方案应用拓扑图(示意图)

3、方案优势:

(1)UT-Ring环网结构设计:采用UT-Ring环网结构设计,在网络出现故障时仍能自行重构,保证系统安全可靠。

(2)大口数大吞吐量:提供全千兆网络接入,最多可支持28路千兆接口,最大可支持12路千兆光纤接口,增强了网络扩展的灵活性。

(3)较强的抗干扰能力:具有对电磁和射频干扰抑制能力,在传输过程中不受电磁和射频噪声的影响。

三、应用效果:

1、设备接入:

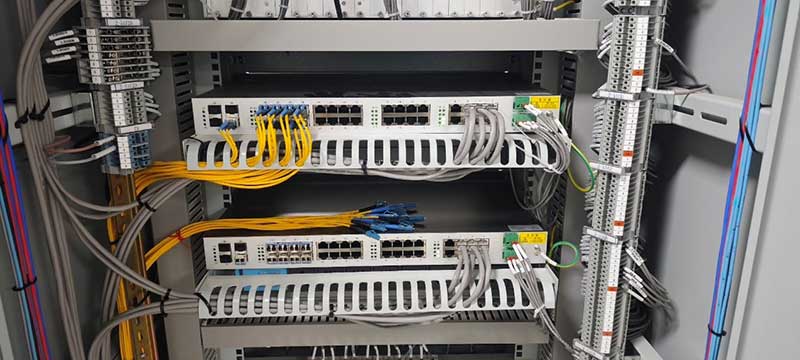

UT-62424G系列产品应用于该项目

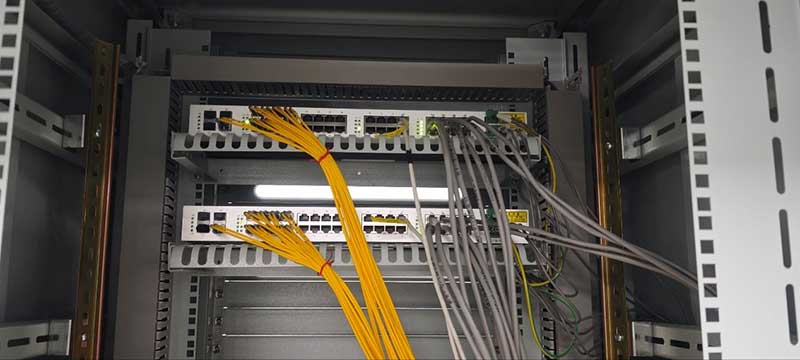

UT-62424G系列产品应用于该项目

2、系统应用接入:


宇泰科技UT-62424G系列管理软件页面(与网络监控系统对接)

四、相关应用产品:

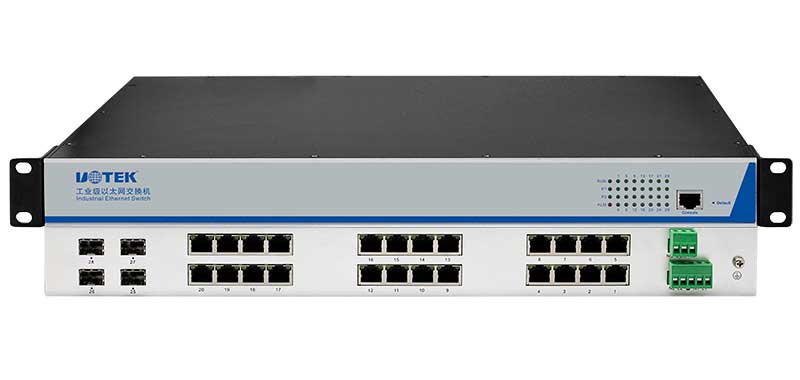

UT-62424G系列28口全千兆网管型以太网交换机:

UT-62424G系列是款高性能,高性价比的网管型全千兆以太网交换机。该系列交换机最多可支持28路千兆接口,最大可支持12路千兆光纤接口,增强了网络扩展的灵活性。该系列交换机支持端口镜像、VLAN、IGMPSnooping、QOS、STP/RSTP/MSTP、ACL访问控制列表等丰富的二层软件特性及一系列实用的管理方式,如Console、Telnet、Web、SNMP等,同时还支持3层交换技术(静态路由/RIP/OSPF/VRRP),更好的为监控应用领域构建大型网络提供安全可靠的解决方案。


支持千兆以太网口和光口的多种不同组合

支持IGMPSnooping过滤多播封包

支持IEEE802.1QVLAN便于简易网络规划

支持QoS(IEEE802.1p/1Q)及TOS/DiffServ增加网络稳定性

支持STP/RSTP和MSTP网络冗余及SNMPv1/v2v3

支持支持链路聚合,优化网络带宽

支持访问控制列表(ACL)增强灵活度及网络管理安全性

支持端口镜像功能,便于在线调试

支持端口限速广播风暴抑制组播风暴抑制未知单播风暴抑制

支持3层交换功能(静态路由/Rip/OSPF/VRRP),进行跨网段数据传送

支持电源,端口异常状态继电器输出告警功能

支持宽温工作,工作温度范围为:-40℃~85℃
